VM-4T7R5

Под заказ

Серия: VM;

Мощность (кВт): 7.5;

Входной ток (А): 20;

Выходной ток (А): 17;

Входное напряжение (В): 380;

Кол-во входных фаз: 3;

Технические характеристики

Характеристики Значения
Характеристика управления Режим управления V/F-управление
Пусковой момент 0.5 Гц / 100%
Диапазон регулирования скорости 1:50
Точность поддерживания скорости ± 1 %
Несущая частота 1 кГц ~ 6 кГц
Перегрузочная способность Тип G: 150% номинального тока 60с, 180% номинального тока 1с
Увеличение крутящего момента Ручное увеличение крутящего момента: 0.1 ~ 30.0%
Вход / Выход Напряжение входа 220 / 380 В ± 15 %
Частота входа 50 / 60 Гц ± 5 %
Напряжение выхода 0-номинальное входное напряжение, погрешность менее 5%
Частота выхода V/F: 0 ~ 400 Гц
Аналоговый вход 2-канала
Цифровой вход 6-каналов
Входные / Выходные клеммы Цифровой вход 4-клеммы
Аналоговый вход 1-клемма
Релейный выход 1-клемма
Аналоговый выход 1-клемма
Рабочая среда Высота Выше 1000 м, ухудшение номинальных характеристик, снижение мощности на 1% каждые 100 м
Влажность < 95 % относительной влажности (без конденсации)
Вибрация < 0.6 м/с^(2)
Температура хранения – 25 °C ~ + 60 °C

Файлы

Файл Тип Описание Язык Дата
Руководство пользователя pdf Описывает характеристики и как программировать  ПЧ серии VM Eng 25.10.2023
Брошюры VM (все) pdf Основные характеристики всех ПЧ серии VM Eng 10.01.2023
Презентация ПЧ Wecon 2025 pptx Презентация всех ПЧ Wecon Eng 10.03.2025
Каталог ПЧ Wecon 2025 pdf Все ПЧ Wecon Eng 01.12.2023
2D чертежи zip 2D чертежи ПЧ серии VM Eng 08.07.2023
3D модели zip 3D чертежи ПЧ серии VM Eng 03.02.2025
Каталог продукции Wecon pdf Вся продукция Wecon Eng 07.03.2025
Каталог продукции Wecon (высокое разрешение) pdf Вся продукция Wecon Eng 07.03.2025
Правила наименования продукции Wecon pdf Расшифровка наименований продуктов Wecon Eng 05.07.2024

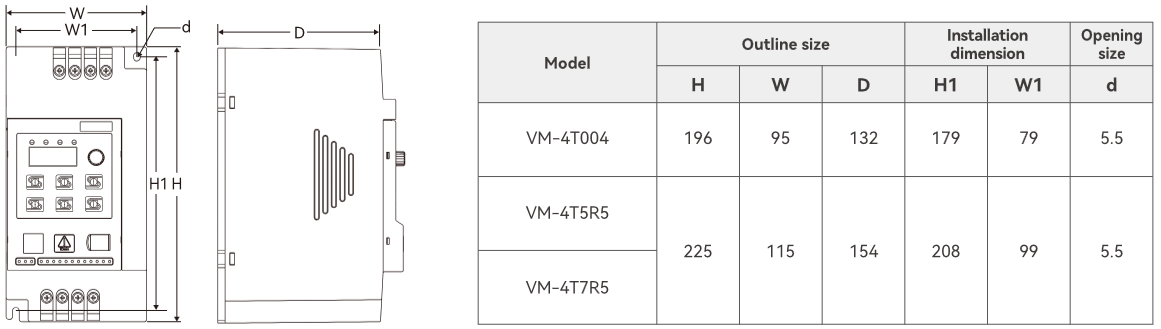

Габариты

225x115x154 мм (ВхШхГ)

Схемы

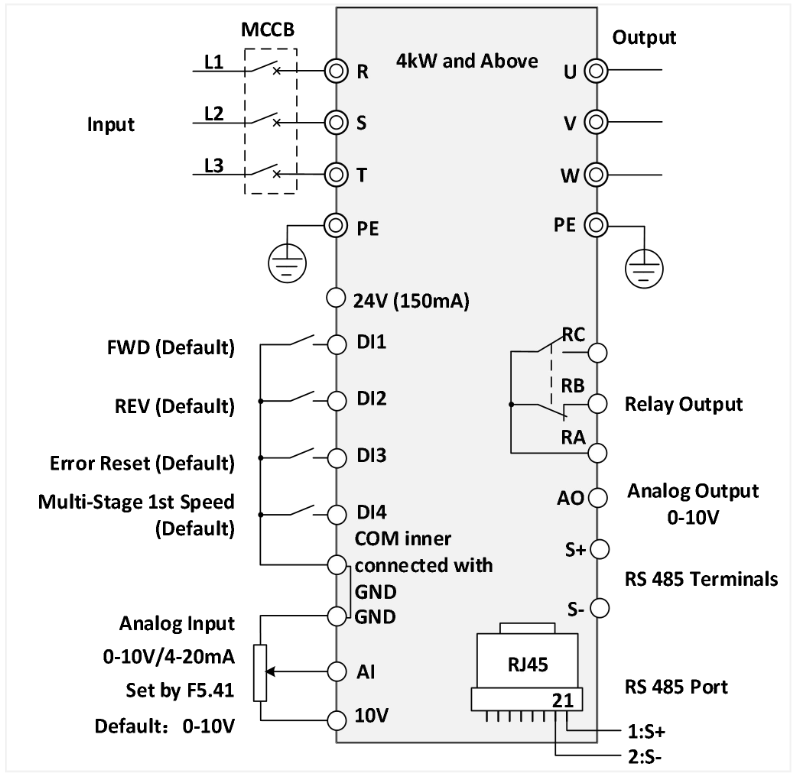

Схема клемм управления:
