Wecon HMI 12-дюйма: PI8121ig(N)
Под заказ
- Телефоны:
- +375 17 350-11-58
- +375 29 689-11-23
- +375 29 763-21-03
- Адрес: г.Минск, ул. Петруся Бровки 19, 438 каб
- Почта:
- info@plcsystems.by
- Социальные сети:
Технические характеристики
Модификации:
| Модель |
Данные в реальном времени |
Данные оповещения |
Данные истории |
Приложение и дистанционное управление |
Удаленное обновление HMI |
WVPN- облако |
SCADA | Сквозное соединение |
MQTT | Lua скрипт |
LAN мониторинг |
4G / WIFI |
| PI8121ig(N) | 300 | 200 | 100 | V | V | V | V | Серийный | V | V | V | X |
| PI8121ig(NWG) | 300 | 200 | 100 | V | V | V | V | Серийный | V | V | V | Есть |
Общие характеристики:
| Среда разработки | PIStudio | ||||
| Сенсорный экран | Высокоточный четырехпроводной резистивный | ||||
| Дисплей | Размер экрана | 12 дюймов | |||
| Разрешение | 1024*768 | ||||
| Яркость | 500 кд / м 2 | ||||
| Цвет | 16,000к цветов | ||||
| Тип подсветки | LED | ||||
| Ресурс подсветки | 50000 часов | ||||
| Место хранения | Flash | 4Гб |
|||
| ОЗУ | 512Mб | ||||
| Слот для SD-карты | Есть | ||||
| Порты ввода / вывода | USB-хост | USB-хост + USB-клиент | |||
| Серийный порт | COM1 | CN1:RS422/RS485 CN2:RS232 CN3:RS485 | |||
| COM2 | — | ||||
| COM3 | — | ||||
| Ethernet | 10/100 Base-T x2 | ||||
| CANopen | — |
||||
| Календарь | Есть | ||||
| Мощность | Номинальная мощность | < 18Вт | |||
| Напряжение питания | DC 24В | ||||
| Корпус | Материал корпуса | Алюминий + Металл + АБС (Поликарбонат) | |||
| Размер (мм) | 316.0Ш*239.0В*40.2Г | ||||
| Монтажный размер (мм) | 303.0Ш*226.0В | ||||
| Метод монтажа | Крепление на панель | ||||
| Рабочая среда | Цвет | Серебристый | |||
| Рабочая температура/ температура хранения | -10 ~ 55°C; -20 ~ 70°C | ||||
| Влажность | 10 ~ 90％RH (без конденсации) | ||||
| Устойчивость к вибрации | 10 ~ 25 Гц (направление X, Y, Z 2G/30 минут) | ||||
| Сертификация | СЕ |
Маркировка СЕ |
|||
| FCC | FCC класс А | ||||
| IP-код | IP65 (передняя панель) | ||||
Файлы
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Брошюра PI8121ig(N) (eng) | Основные характеристики PI8121ig(N) | Eng | |
| Брошюра PI8121ig(N) (rus) | Основные характеристики PI8121ig(N) | Rus | |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| PIStudio | zip | Среда разработки для панелей Wecon | Eng |
| Руководство по установке панелей | Описывает как монтировать панель | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |

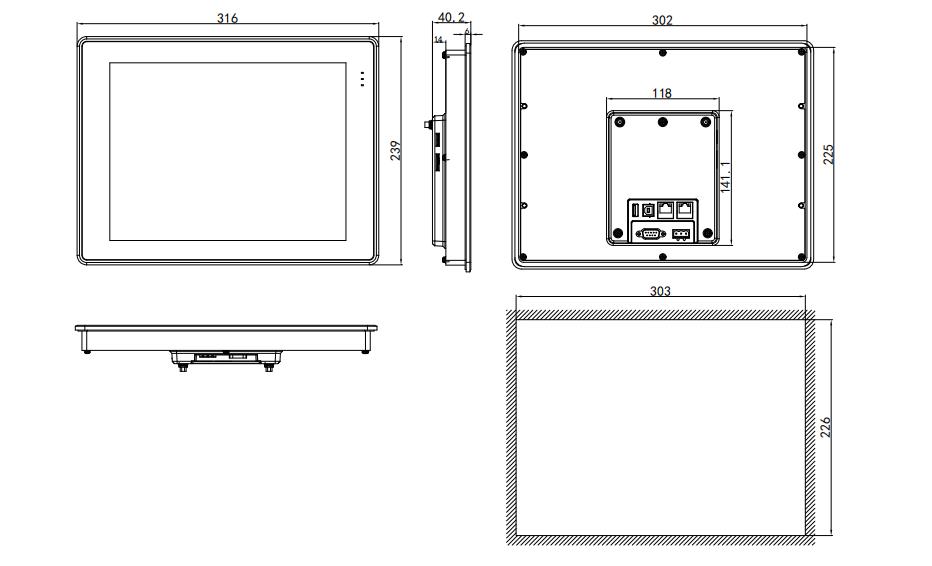

Габариты
Схемы

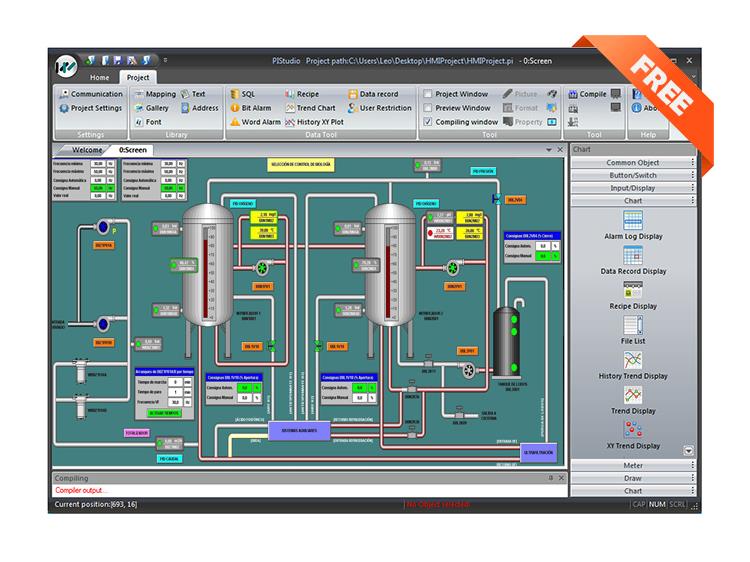

Программное обеспечение:
