Wecon серии VC — технические характеристики, силовая линейка и базовый I/O ⚙️

Продолжаем разбор оборудования промышленных систем! Сегодня детально рассмотрим векторные преобразователи частоты Wecon серии VC — универсальную линейку для широкого спектра задач от металлообработки и станочного оборудования до коммунального хозяйства.

Основные технические параметры:

• Универсальность моторов: Поддержка трехфазных асинхронных двигателей (AM), постоянных магнитно-синхронных моторов (PM) и однофазных индукционных электродвигателей в специализированном режиме V/F.
• Три режима управления: Бездатчиковое векторное управление (SVC), классическое вольт-частотное (V/F) и векторный режим в замкнутом контуре (FVC) при установке опциональной платы энкодера.
• Высокий пусковой момент: В режиме SVC привод выдает 150% момента на частоте 0.5 Гц (глубина регулирования 1:100, точность поддержания частоты 0.5%), а в режиме V/F — 100% на 1.0 Гц (глубина 1:50).
• Широкий частотный диапазон: Максимальная выходная частота составляет 500 Гц для векторного режима и до 1000 Гц для режима V/F.
• Высокая перегрузочная способность: 150% от номинального тока в течение 60 секунд и 180% в течение 2 секунд.
• Гибкая настройка ШИМ: Несущая частота регулируется в диапазоне 0.6–16.0 кГц, а функция Random PWM снижает тональный шум мотора.

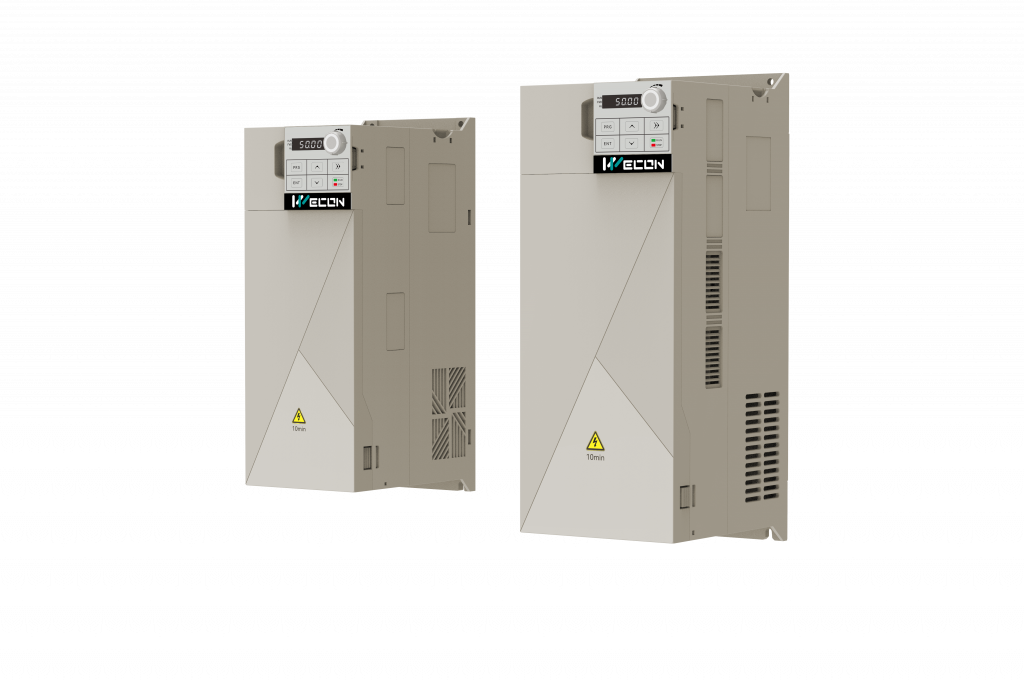

Форм-факторы силовой линейки:

• Младший габарит (0.75 – 4 кВт): Однофазные (200–240 В AC) и трехфазные (380–480 В AC) модели со встроенным тормозным прерывателем (транзистором).
• Средний габарит (5.5 – 37 кВт): Трехфазные приводы (380–480 В AC) для конвейеров, насосов и станков, стандартно оснащенные встроенным тормозным прерывателем.
• Старший габарит (45 – 160 кВт): Высокомощные блоки для тяжелых нагрузок; для динамического торможения (начиная с 45 кВт) требуется внешний тормозной модуль.

Базовые интерфейсы и клеммы управления:

• Дискретные входы: 4 входа DI1–DI4 с опторазвязкой и аппаратным переключением NPN/PNP джампером OP1. Канал DI4 может принимать высокочастотные импульсы до 20 кГц.
• Аналоговые входы: AI1 (напряжение 0–10 В) и AI2 (универсальный: 0–10 В или 0/4–20 мА по переключателю).
• Выходные терминалы: Аналоговый AO1 (0–10 В / 0–20 мА), программируемый импульсный/коллекторный FM (до 20 кГц) и силовое реле TA/TB/TC с перекидным контактом (250 В AC / 3 А).

В следующем посте мы подробно разберем конструктивные фишки привода, систему охлаждения и встроенные защитные алгоритмы! 🛡️
