Интеллектуальный софт Wecon VB — пошаговая настройка поддержания давления воды без ПЛК 🚰

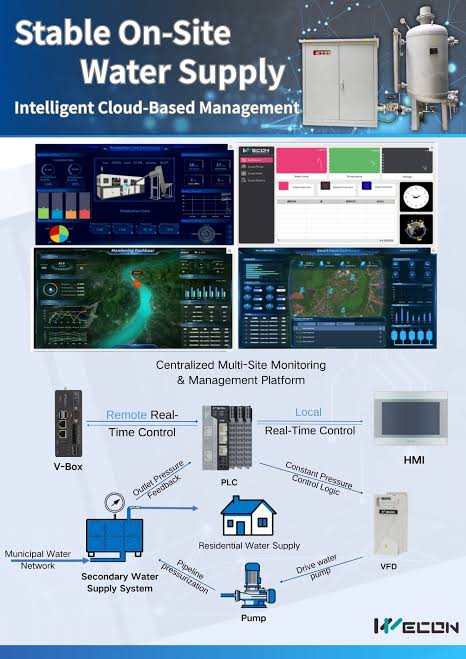

В предыдущем материале мы познакомились с аппаратной платформой и силовыми характеристиками преобразователей частоты Wecon VB. Сегодня мы разберем одну из самых востребованных функций в ЖКХ и промышленности — встроенный макрос постоянного давления воды (группа параметров A4).



С Wecon VB вам больше не нужен внешний программируемый контроллер, чтобы запустить надежную насосную станцию. Ниже представлена подробная инструкция по запуску системы «из коробки»:

Пошаговый гайд по настройке водоснабжения (Группа A4)

Шаг 1. Физическое подключение датчика 🔌

Подключите аналоговый датчик давления к терминалу AI2.

• Важный нюанс: При использовании стандартного датчика с питанием 24 В обязательно закоротите перемычкой клеммы COM и GND на плате управления привода.

Шаг 2. Активация макроса 🚀

Задайте всего один параметр: A4.00 = 1.

После этого преобразователь выполнит автоматическую конфигурацию :

• Источник задания частоты сам переключится на встроенный ПИД-регулятор (F0.03 = 8).
• Аналоговый вход AI2 автоматически перейдет в режим обратной связи по току (F5.23 = 2.00).
• Все стандартные (сложные) настройки ПИД-группы F9 отключатся — система перейдет на упрощенные алгоритмы группы A4, оптимизированные под насосы.
• На дисплее пульта появится удобная индикация: вы сможете отслеживать текущее давление (P), заданную уставку (d), напряжение шины (U), ток (A) и рабочую частоту (H).

Шаг 3. Ввод параметров датчика давления 📊

• Введите максимальный диапазон вашего датчика (например, если датчик на 10 бар, укажите это значение) в параметр A4.03 (заводская настройка — 16.0 бар).
• Задайте тип сигнала датчика в A4.04 (по умолчанию 0 — токовый сигнал 4–20 мА на входе AI2; если у вас датчик напряжения 0–10 В, выберите 1 на входе AI1).

Шаг 4. Установка целевого давления 🎯

Задайте требуемое давление в системе в параметре A4.01.

• Лайфхак: Не нужно долго блуждать по меню! Находясь на главном экране ПЧ, просто зажмите кнопку «ВВЕРХ» или «ВНИЗ» на пульте управления на 2 секунды — вы сразу попадете на экран быстрой регулировки давления. Нажмите кнопку ENT, чтобы сохранить значение.

Шаг 5. Настройка спящего режима (гибернации) 💤

Чтобы насос не молотил впустую при закрытых кранах, настройте режим сна :

• Установите A4.09 = 1 (активация сна).
• Задайте частоту ухода в сон в A4.14 (например, 25.00 Гц) и задержку сна в A4.10 (по умолчанию 5.0 с). Если частота падает ниже 25 Гц на протяжении 5 секунд, насос засыпает.
• Задайте давление пробуждения в A4.02 (по умолчанию 0.3 бар). Насос автоматически включится снова, когда давление в системе упадет ниже уставки на эту величину (например, при уставке 3.0 бар и дельте 0.3 бар запуск произойдет при 2.7 бар).

Шаг 6. Настройка защиты от сухого хода (нехватки воды) 🛡️

Для предотвращения работы насоса без воды включите интеллектуальную защиту :

• Активируйте защиту по давлению и частоте: A4.24 = 2.
• Укажите критический порог давления в A4.25 (по умолчанию 0.5 бар) и частоту детекции в A4.26 (по умолчанию 48.00 Гц).
• Если насос работает на частоте выше 48 Гц, но давление при этом остается ниже 0.5 бар в течение времени детекции A4.28 (по умолчанию 60 с), ПЧ остановит двигатель с ошибкой сухого хода Err47.
• Задержка перед автоматическим сбросом аварии задается в A4.29 (15 с), а количество разрешенных попыток перезапуска — в A4.30 (по умолчанию 10).

🛠️ Устранение проблем: Тонкая настройка K, P, I составляющих ПИД-регулятора Хотя макрос A4.00 оптимизирован для большинства насосов «из коробки», специфика гидравлики (объем труб, жесткость сети, характеристики задвижек) может вызывать колебания давления, гидроудары или медленный отклик.

Пропорциональная составляющая (Kp — параметр A4.06): Отвечает за «силу» реакции привода на текущую ошибку (разницу между заданным и реальным давлением).

• Проблема: Стрелка манометров скачет, система нестабильна.
• Решение: Слишком высокий Kp вызывает перерегулирование и раскачку. Постепенно уменьшайте значение A4.06, пока колебания не прекратятся.

Интегральная составляющая (Ti — параметр A4.07): Отвечает за время накопления ошибки и точность выхода на целевое давление.

• Проблема: Давление долго «ползет» к уставке или никак не может до нее дойти (статическая ошибка).
• Решение: Уменьшайте время интегрирования F9.02 (увеличивайте «скорость» реакции интегратора), чтобы убрать погрешность. Однако будьте осторожны: слишком малый Ti также может привести к раскачке системы.

Дифференциальная составляющая (Td — параметр A4.08): Реагирует на скорость изменения ошибки (работает как «демпфер»).

• Решение: В большинстве насосных приложений параметр Td оставляют равным нулю, так как гидросистемы обладают высокой инертностью, а дифференциальная составляющая может усиливать влияние электрических шумов от датчика.

Дополнительно: Качающаяся частота для систем намотки (FB) 🧵

Если Ваша задача — это не насосы, а текстильные станки, кабельные намотчики или раскладчики пленки, Wecon VB предложит встроенную функцию Swing Frequency (группа FB). Она автоматически изменяет скорость по треугольному или пилообразному профилю, гарантируя идеально ровную укладку витков на бобину без образования наплывов по краям намоточного барабана. Настраивайте амплитуду качания рабочей частоты в процентах (FB.01), мгновенный скачок скорости для компенсации инерции (FB.02) и период треугольной волны (FB.03).

Wecon серии VB — это не просто надежная силовая часть, а гибкий функциональный контроллер, готовый к решению прикладных технологических задач с минимальным бюджетом на оборудование.

Остались вопросы по настройке приводов Wecon серии VB? Все инструкции, схемы подключения и программные карты регистров Modbus доступны на нашем сайте .
