Руководство по интеграции ПЛК Wecon LX3V с панелями оператора Weintek по протоколу Mitsubishi

Программируемые логические контроллеры (ПЛК) серии Wecon LX3V — это надежное и проверенное решением для построения систем автоматизации. Разумеется, интеграция контроллера LX3V с «родными» панелями оператора Wecon серии PI проходит максимально просто, нативно и не требует дополнительных настроек.

Однако на практике возникают задачи, когда в существующую или проектируемую систему необходимо установить HMI стороннего производителя. В данном руководстве мы подробно разберем, как легко подключить ПЛК Wecon LX3V к панелям оператора Weintek по протоколу Mitsubishi.

Прямое подключение без шлюзов и Modbus

Ключевое преимущество серии LX3V — полная программная совместимость с архитектурой ПЛК Mitsubishi семейства FX. Это дает сразу несколько плюсов:

• Без внешних конвертеров: Не требуется покупать шлюзы или дополнительные модули связи.
• Без настройки Modbus RTU: Нет необходимости вручную высчитывать смещения адресов и сопоставлять регистры.

Контроллер работает с EasyBuilder Pro «из коробки»: вы просто выбираете стандартный драйвер Mitsubishi и связываете элементы HMI напрямую с нативными адресами контроллера (X, Y, M, D, T, C).

Варианты физического подключения

Для связи ПЛК Wecon LX3V с панелью Weintek можно использовать один из двух вариантов интерфейса:

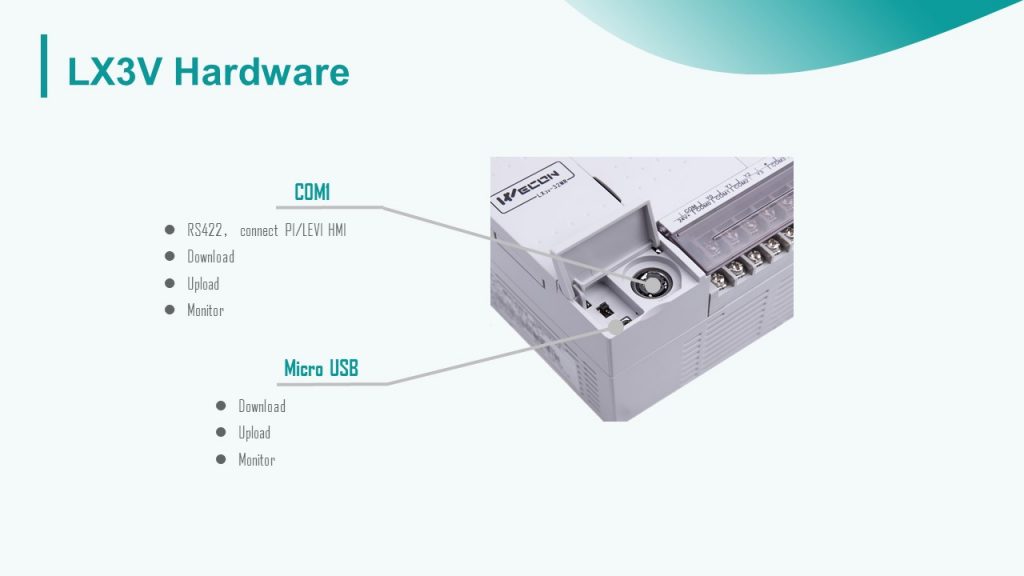

1. Интерфейс RS-422 (4-проводная схема): Подключение выполняется через круглый разъем программирования Mini-DIN 8 (COM1) на контроллере.

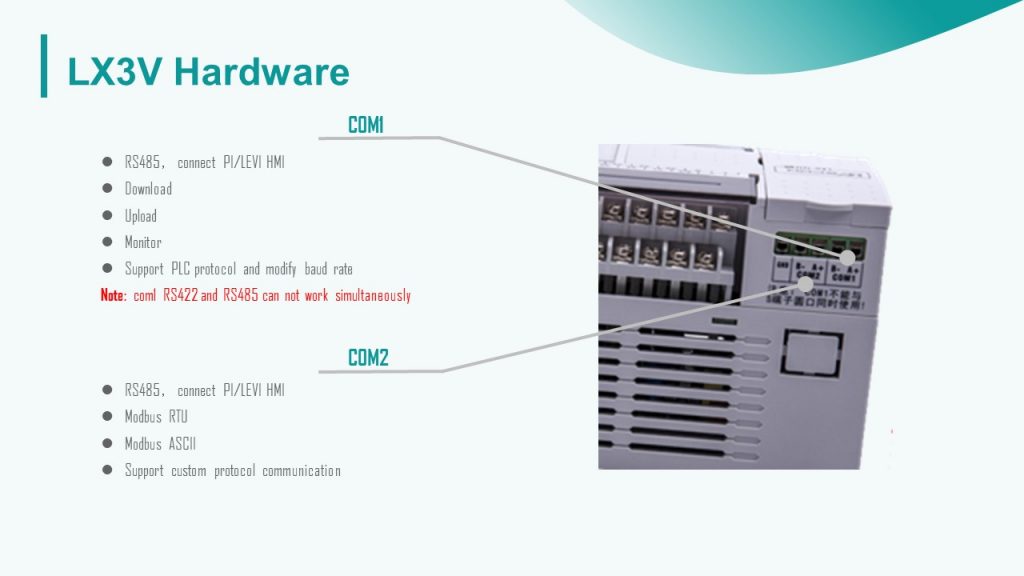

1. Интерфейс RS-485 (2-проводная схема): На корпусе контроллера LX3V предусмотрен удобный распаянный клеммник COM1 (RS-485) с сигналами A и B. Это позволяет обойтись без специальных разъемов и собрать линию связи на обычной скрученной паре.

Настройка панели в среде EasyBuilder Pro

Конфигурирование обмена данными в среде разработки EasyBuilder Pro выполняется следующим образом:

1. Перейдите в меню Параметры системных настроек (System Parameters) → вкладка Устройства (Device) → нажмите Создать новое устройство.
2. В окне параметров укажите:

• Тип устройства (Device Type): Mitsubishi FX0S/FX0N/FX1S/FX1N/FX2/FX3SA
• Интерфейс (Interface): выберите RS-422 4-wire или RS-485 2-wire (в зависимости от выбранного способа подключения).
• Com Port: укажите соответствующий COM-порт панели.

3. Нажмите Параметры… (COM Port Settings) и выставьте стандартные значения связи для COM1:

• Скорость (Baud Rate): 9600 bps
• Биты данных (Data Bits): 7
• Четность (Parity): Even (Четный)
• Стоп-биты (Stop Bits): 1
• Адрес ПЛК (Station No.): 0

Сводные параметры связи (COM1)

Параметр	Значение EasyBuilder Pro	Примечание
Тип устройства	Mitsubishi FX0S/FX0N/FX1S/FX1N/FX2/FX3SA	Нативный драйвер Mitsubishi FX
Скорость передачи	9600 bps	По умолчанию (регистр D8120 = 0)
Формат данных	7 биты, Четный (Even), 1 стоп-бит	7-E-1
Адрес ПЛК	0	Номер станции

Сервисные рекомендации и диагностика

• Работа с адресацией: Адресация входов и выходов (X и Y) по традиции Mitsubishi является восьмеричной (после X7 идет X10). Память данных (D), биты (M), таймеры и счетчики адресуются в привычном десятичном формате.
• Диагностика ошибки «PLC No Response»:

• При использовании RS-485 поменяйте местами линии A и B. При RS-422 проверьте перекрещивание приемников и передатчиков (TX → RX).
• Убедитесь, что в программе Wecon LX3V не переопределены настройки COM1 через системный регистр D8120 (по умолчанию D8120 = 0, что соответствует режиму 9600-7-E-1).
• 32-битные значения: При работе с 32-битными целыми числами или переменными Float в EasyBuilder Pro достаточно указать только первый регистр (например, D0, при этом D1 задействуется автоматически).

Использование ПЛК Wecon LX3V в сочетании с панелями Weintek — это гибкое и экономически эффективное решение, позволяющее легко объединять оборудование разных брендов в единую надежную систему.

Все подробности, технические характеристики и документацию Вы можете найти на нашем сайте.
