Модуль расширения выходов: LX3V-8EYR
Под заказ
243.91 бел.руб, c НДС
- Телефоны:
- +375 17 350-11-58
- +375 17 350-12-58
- +375 29 689-11-23 (Viber, Telegram, MAX)
- Адрес: г.Минск, ул. Петруся Бровки 19, 438 каб
- Почта:
- info@plcsystems.by
- Социальные сети:
Технические характеристики
| Модели LX3V | Каналы | Разрешение | Функциональность |
| LX3V-8EYR | 8 | — | 8 релейных выходов |
| LX3V-8EYT | 8 | — | 8 транзисторных выходов |
| LX3V-16EYR | 16 | — | 16 релейных выходов |
| LX3V-16EYT | 16 | — | 16 транзисторных выходов |
| LX3V-8EYR | LX3V-8EYT | ||
|
Выходная цепь |
 |
 |
|
| Напряжение питания | Менее AC 250 В или DC 30 В | DC 5 ~ 30 В | |
| Изоляция |
Сухой контакт | Гальваническая развязка | |
| Светодиод |
Включен когда реле под напряжением | Включен, когда фотоэлемент под напряжением | |
| Максимальная нагрузка | Резистивная | 2 A / 1 точка | 0.5 A / 1 точка |
| Индуктивная | 8 A / 2 точки COM |
0.8 A / 2 точки COM | |
| Лампа | 8 A / 8 точек COM | 1.6 A / 8 точек COM | |
| Ток утечки |
— | 0.1 мА / DC 30 В | |
| Минимальная нагрузка |
DC 5 В / 2 мА | — | |
| Включить ⇒ Выключить |
10 мс | Менее 0.2 мс | |
| Выключить ⇒ Включить | 10 мс | Менее 0.2 мс | |
| Сертификация СЕ |
Маркировка СЕ | Маркировка СЕ | |
| LX3V-16EYR | LX3V-16EYT | ||
|
Выходная цепь |
|
|
|
| Напряжение питания | 4 ~ 20 мА: 0 ~ 2000 | Менее AC 250 В или DC 30 В | DC 5 ~ 30 В |
| Изоляция | Сухой контакт | Гальваническая развязка | |
| Светодиод | 12 бит | Включен когда реле под напряжением | Включен, когда фотоэлемент под напряжением |
| Максимальная нагрузка | Резистивная | 2A / 1 точка;8 A / 4 точки; 8 A / 8 точек | 0.5 A / 1 точка; 0.8 A / 4 точки; 1.6 A / 8 точек |
| Индуктивная | 80 ВА |
12 Вт / DC 24 В |
|
| Лампа | 100 Вт |
1.5 Вт / DC 24 В | |
| Ток утечки | — | 0.1 мА / DC 30 В | |
| Минимальная нагрузка | — | DC 5 В / 2 мА | |
| Включить ⇒ Выключить | 10 мс | Менее 0.2 мс | |
| Выключить ⇒ Включить | 10 мс | Менее 0.2 мс |
Файлы
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Брошюра LX3V-8EYR / LX3V-8EYT / LX3V-16EYR / LX3V-16EYT (eng) | Основные характеристики LX3V-8EYR / LX3V-8EYT / LX3V-16EYR / LX3V-16EYT | Eng | |
| Брошюра LX3V-8EYR / LX3V-8EYT / LX3V-16EYR / LX3V-16EYT (rus) | Основные характеристики LX3V-8EYR / LX3V-8EYT / LX3V-16EYR / LX3V-16EYT | Rus | |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| Каталог продукции Wecon (высокое разрешение) | Вся продукция Wecon | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |

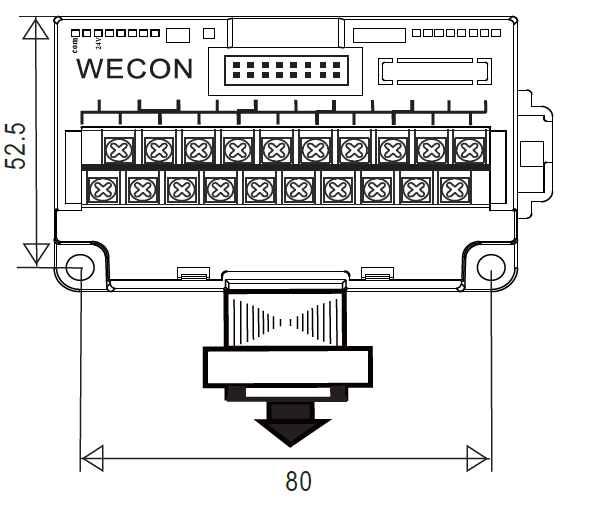

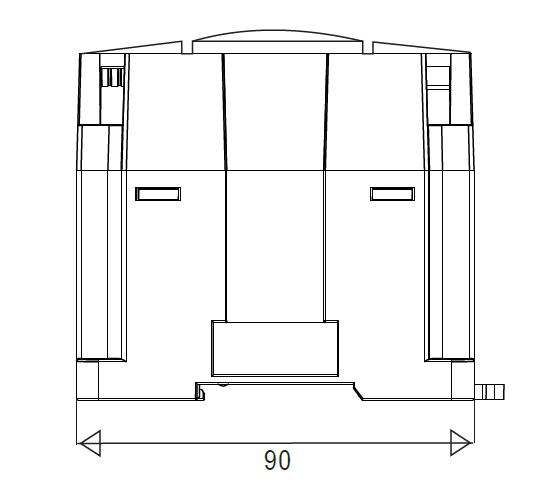

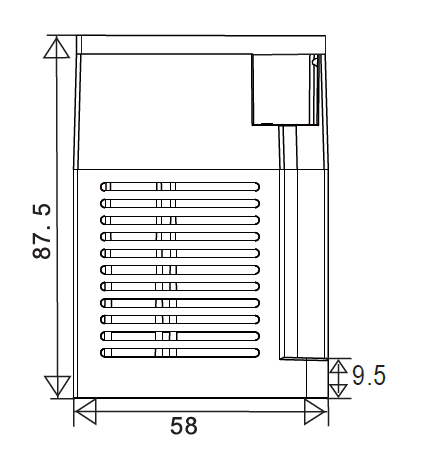

Габариты
