EX-EC

Под заказ

158.27 бел.руб, c НДС

Серия: Модуль расширения для серии VC;

Мощность (кВт): ;

Входной ток (А): ;

Выходной ток (А): ;

Входное напряжение (В): ;

Кол-во входных фаз: ;

Технические характеристики

Модель	Описание
EX-EC	Модуль расширения протокола EtherCAT

Спецификация

Мастер отправляет PDO(0x1600)

RPDO1

Команда от AC Driver

01: Движение вперед 02: Движение назад

03: Остановка в точке поворота (прямой ход) 04: Реверс (обратный ход)

05: Свободная остановка

06: Замедление и остановка 07: Сброс ошибки

RPDO2

Целевая частота привода переменного тока

-10000–10000

(-10000 соответствует -100%

10000 соответствует 100%)

Прием ведущим устройством PDO (0x1A00)

TPDO1	Состояние драйвера переменного тока	01: Работа (прямой ход) 02: Работа (обратный ход) 03: Ожидание 04: Ошибка 05: Пониженное напряжение 06: Смена направления
TPDO2	Рабочая частота (Гц)	0.01Гц
TPDO3	Установка частоты (Гц)	0.01Гц
TPDO4	Напряжение шины (В)	0,1 В
TPDO5	Выходное напряжение (В)	1В
TPDO6	Bus current(A)	0.1A

TPDO7	Выходная мощность (кВт)	0.1%
TPDO8	Выходной крутящий момент (%)	0.1%
TPDO9	Состояние дискретного входа
TPDO10	Состояние выхода DO

Файл	Тип	Описание	Язык
Модуль расширения для серии VC	pdf	Описывает характеристики модулей расширения серии VC	Eng
Модуль расширения для серии VC	pdf	Описывает характеристики модулей расширения серии VC	Rus
Брошюра VС	pdf	Основные характеристики всех ПЧ серии VС	Eng
Брошюра VС	pdf	Основные характеристики всех ПЧ серии VС	Rus
Каталог ПЧ Wecon 2025	pdf	Все ПЧ Wecon	Eng
2D чертежи	zip	2D чертежи ПЧ серии VB	Eng
Каталог продукции Wecon	pdf	Вся продукция Wecon	Eng
Каталог продукции Wecon (высокое разрешение)	pdf	Вся продукция Wecon	Eng
Правила наименования продукции Wecon	pdf	Расшифровка наименований продуктов Wecon	Eng

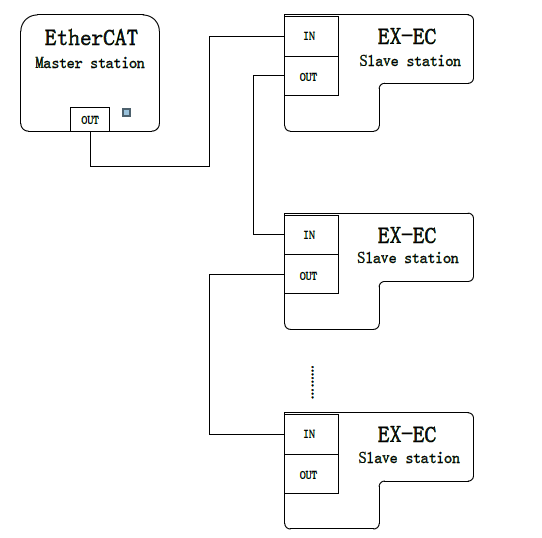

Топология соединений при использовании подключений между несколькими машинами
