EX-PGIP
Под заказ
57.90 бел.руб, c НДС
Серия: Модуль расширения для серии VC;
Мощность (кВт): ;
Входной ток (А): ;
Выходной ток (А): ;
Входное напряжение (В): ;
Кол-во входных фаз: ;
- Телефоны:
- +375 17 350-11-58
- +375 29 542 41 61
- +375 29 689-11-23 (Viber, Telegram, MAX)
- Адрес: г.Минск, ул. Петруся Бровки 19, 438 каб
- Почта:
- [email protected]
- Социальные сети:
Технические характеристики
| Модель | Описание |
| EX-PGIP | Инкрементальный фотоэлектрический энкодер |
Спецификация
| Идентификация | Функция терминала | Описание корреляции |
| PE | Заземление | Аналогично COM с инвертором |
| +5V | Источник питания 5 В | Встроенная гальваническая развязка цепи питания 5 В (ток ≤200 мА) позволяет существенно снизить уровень помех, передаваемых со стороны двигателя в цепь питания энкодера |
| GND | Заземление | Это то же самое, что и провод заземления (GND), поставляемый в комплекте с инвертором |
| A+ | Сигнал фазы A энкодера (+) | Подключить к фазе A энкодера |
| A- | Сигнал фазы A энкодера — | |
| B+ | Сигнал фазы B энкодера+ | Подключить к фазе B энкодера |
| B- | Сигнал фазы B энкодера — | |
| Z+ | Сигнал Z-фазы энкодера+ | Подключиться к фазе Z энкодера |
| Z- | Сигнал Z-фазы энкодера — |
Файлы
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Модуль расширения для серии VC | Описывает характеристики модулей расширения серии VC | Eng | |
| Модуль расширения для серии VC | Описывает характеристики модулей расширения серии VC | Rus | |
| Брошюра VС | Основные характеристики всех ПЧ серии VС | Eng | |
| Брошюра VС | Основные характеристики всех ПЧ серии VС | Rus | |
| Каталог ПЧ Wecon 2025 | Все ПЧ Wecon | Eng | |
| 2D чертежи | zip | 2D чертежи ПЧ серии VB | Eng |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| Каталог продукции Wecon (высокое разрешение) | Вся продукция Wecon | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |

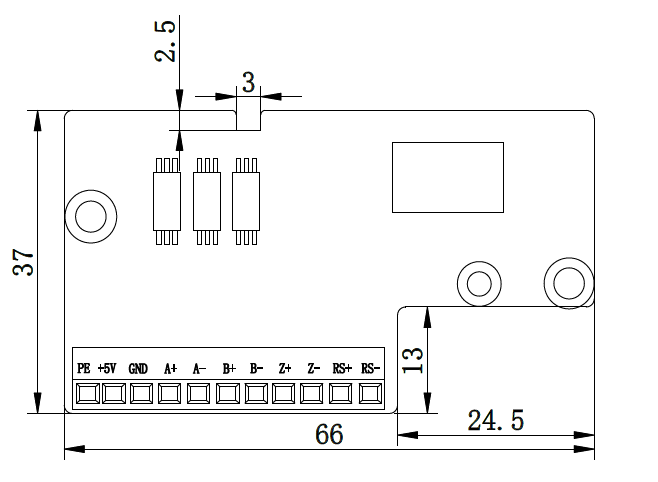

Габариты
