EX-PGRT
Под заказ
100.37 бел.руб, c НДС
Серия: Модуль расширения для серии VC;
Мощность (кВт): ;
Входной ток (А): ;
Выходной ток (А): ;
Входное напряжение (В): ;
Кол-во входных фаз: ;
- Телефоны:
- +375 17 350-11-58
- +375 29 542 41 61
- +375 29 689-11-23 (Viber, Telegram, MAX)
- Адрес: г.Минск, ул. Петруся Бровки 19, 438 каб
- Почта:
- [email protected]
- Социальные сети:
Технические характеристики
| Модель | Описание |
| EX-PGRT | Модуль расширения с поворотным энкодером |
Спецификация
| Идентификация | Функция терминала | Описание |
| EXC+ | Клемма возбуждения «+» |
В стандартном исполнении выходной сигнал устройства, подключаемого к приводному концу вращающегося трансформатора, составляет 6 В (среднеквадратичное значение) при частоте 10 кГц |
| EXC- | Вывод цепи возбуждения — вывод | |
| SIN+ | Сегмент обратной связи + клемма |
Подключен к выводу обратной связи вращающегося трансформатора; коэффициент трансформации составляет 1:2 |
| SIN- | Канал обратной связи
— терминал |
|
| COS+ | Сегмент обратной связи + клемма | |
| COS- | Канал обратной связи
— терминал |
|
| PE | Заземление | Заземляющая клемма |
Файлы
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Модуль расширения для серии VC | Описывает характеристики модулей расширения серии VC | Eng | |
| Модуль расширения для серии VC | Описывает характеристики модулей расширения серии VC | Rus | |
| Брошюра VС | Основные характеристики всех ПЧ серии VС | Eng | |
| Брошюра VС | Основные характеристики всех ПЧ серии VС | Rus | |
| Каталог ПЧ Wecon 2025 | Все ПЧ Wecon | Eng | |
| 2D чертежи | zip | 2D чертежи ПЧ серии VB | Eng |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| Каталог продукции Wecon (высокое разрешение) | Вся продукция Wecon | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |

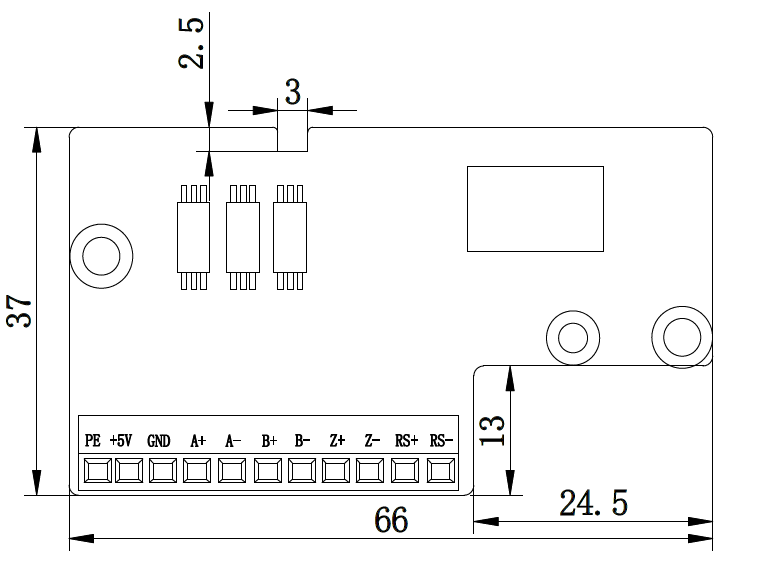

Габариты
