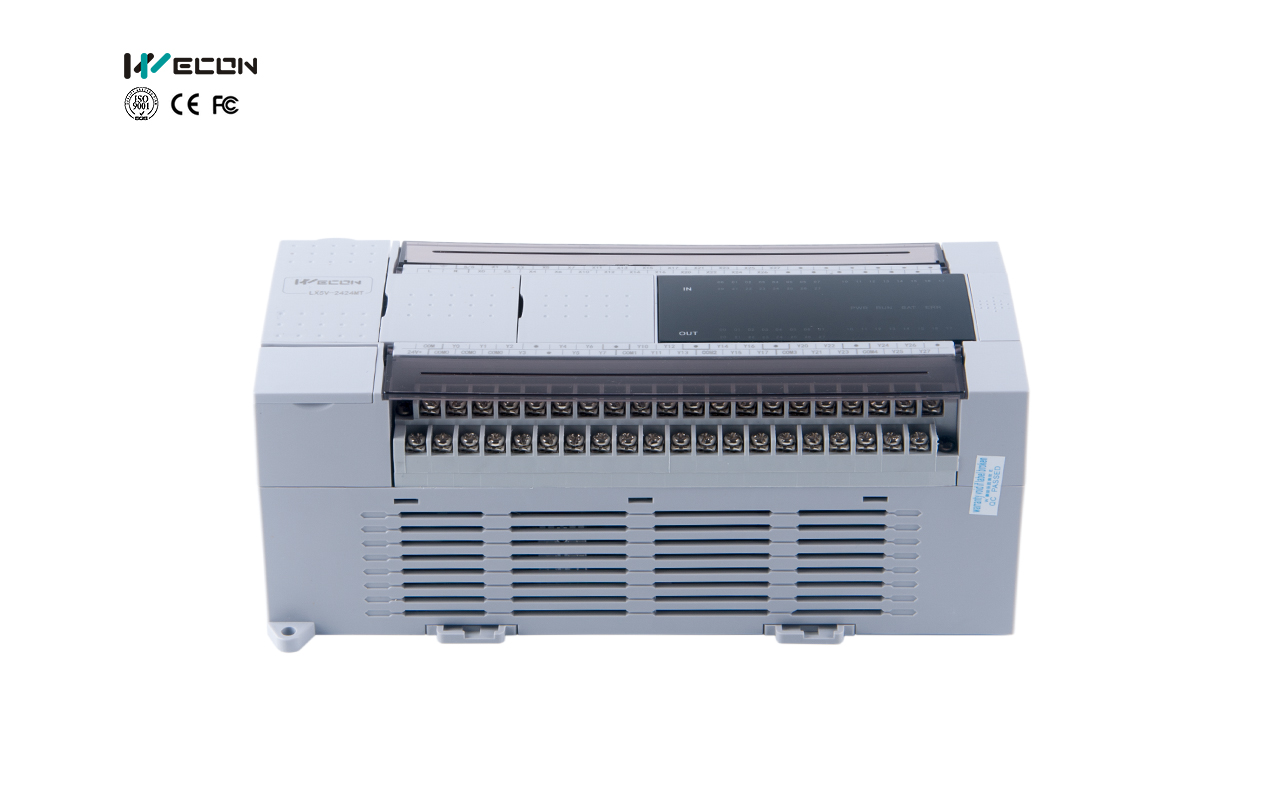

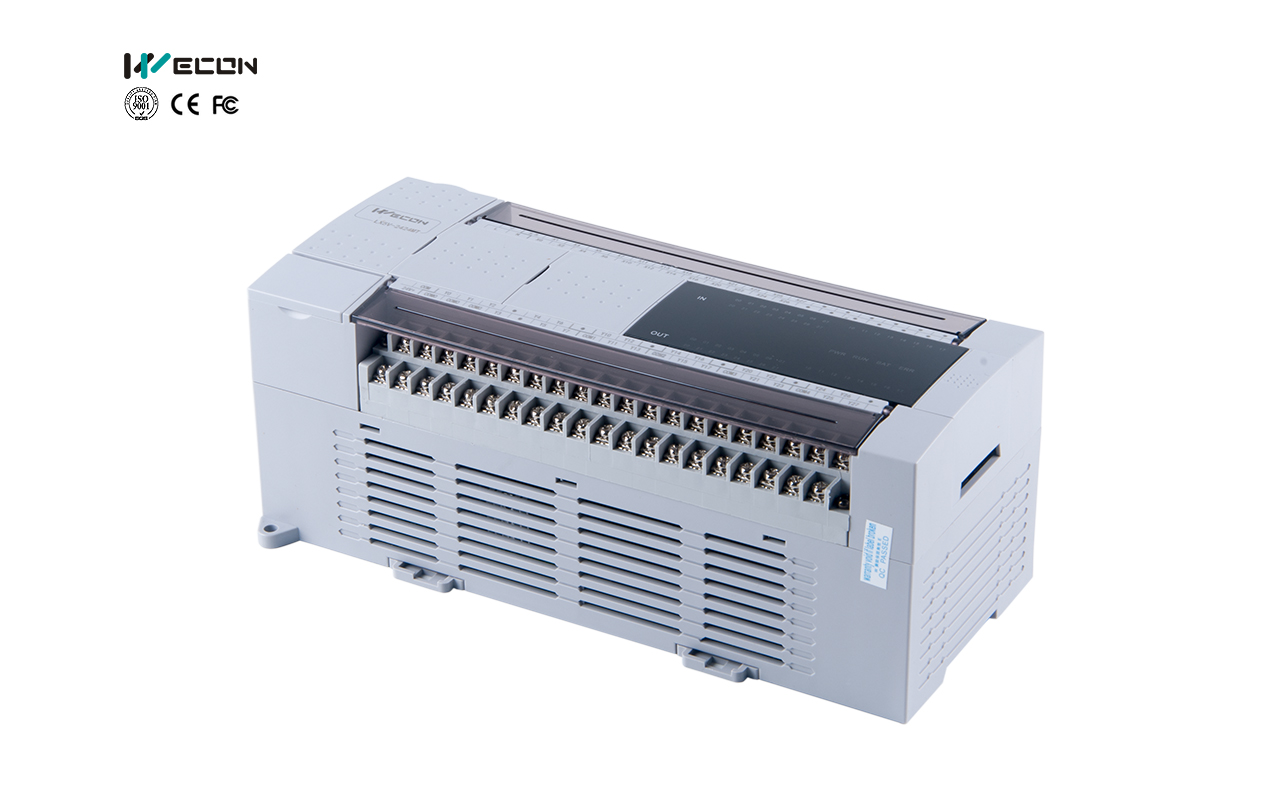

LX5V-2424MT-DN

Под заказ

Серия: LX5V;

Кол-во Входов: 24;

Кол-во Выходов: 24;

Тип выхода: Транзисторный;

Питание: 24 В;

RS485: 2;

Плата Расширения: 2;

Счетчик импульсов: 8;

E-CAM: Есть;

Ethernet: Есть;

Импульсные выходы: 8;

Технические характеристики

Основные параметры

Режим работы

Круговое сканирование / Прерывание

Язык программирования

Список инструкций / Ladder

Инструкции

Основные: 29 / Прикладные: 170

Время выполнения

Основные инструкции: 0.01-0.03 мкс

Система хранения

512 КБ

Подключение

Последовательный кабель (Serial port) / Micro USB

Высокоскоростной счетчик прерываний

100 каналов

Высокоскоростной импульсный выход

Транзисторный: 8 каналов / 200K

Внешние прерывания

X0-X7 поддерживает как нарастающий, так и спадающий фронт

Таймер прерывания

100 каналов, минимальное время прерывания: 0.1 мс

Высокоскоростной вход (одиночный)

8 каналов 150 КГц

Высокоскоростной вход (AB фаза)

8 каналов 100 КГц, режимы частоты: 1/2/4 раза

Холдинг-адреса

Регулируемый программно

Место хранения

FLASH

Фильтр входов

Для всех входных клемм X

Серийный порт

COM1: RS422 или RS485, COM2: RS485

Выходные параметры

Тип выхода

Релейный

Транзисторный (NPN)

Вход питания

DC 24В

Выходная цепь

<AC 250В или <DC 30В

DC 5~30В

Ток порта COM

—

<0.1мА (DC 30В)

Изоляция

Механическая

Оптическая развязка

Ток утечки

—

0.1мА / DC 30В

Мин. нагрузка

—

DC 5В 2мА

Макс. нагрузка (резистивная)

2А точка, 8А COM порт

0.5А точка, 0.8А COM порт, 0.3А HSPO точка

Макс. нагрузка (индуктивная)

80ВА

12Вт/DC24В, 7.2Вт HSPO точка

Макс. нагрузка (общая)

100Вт

0.9Вт/DC 24В

Время отклика

<10мс

<0.2мс (Импульсный выходной терминал: <5мкс)

Питание

Источник питания

AC 85~265В, 50~60 Гц

DC 24В ±10%

Время отключения

10 мс

Предохранитель

250В 3.15А

Пиковый ток

<15A 5 мс (AC 100 В), <30A 5 мс (AC 200 В)

<15A 1 мс (DC 24 В)

Потребляемая мощность

<60 Вт

<30 Вт

Выходная мощность

DC 24В 700 мА

–

Примечание

Не включает внешнее питание для модулей

Условия эксплуатации

Температура

Рабочая: 0~55°C / Хранение: -20~70°C

Влажность

35~85% (без конденсации)

Ударопрочность

Стандарт JIS C 0040

Помехоустойчивость

Соответствует стандарту IEC61000-4-4 и GB/T 17626.4: Амплитуда шумового напряжения 1KVP-P, ширина импульса 10 мкс, период 0,3 с, время фронта 5нс, длительность 1 мин.

Дополнительные параметры

USB

Используется для обновления прошивки, загрузки ladder-диаграмм

Файлы

Файл	Тип	Описание	Язык	Дата
Руководство по программированию LX5V (LX5S) v2.3	pdf	Описывает как программировать ПЛК серии LX5V и LX5S	Eng	25.10.2023
Руководство по программированию LX5V (LX5S) v2.0	pdf	Описывает как программировать ПЛК серии LX5V и LX5S	Rus	25.10.2023
Среда разработки PLC Editor2 v2.4.41	zip	Среда разработки для ПЛК LX5V и LX5S	Eng	22.12.2024
Руководство по установке (eng)	pdf	Описывает как монтировать а также основные характеристики ПЛК серии LX5V и LX5S	Eng	10.01.2023
Руководство по установке (rus)	pdf	Описывает как монтировать а также основные характеристики ПЛК серии LX5V и LX5S	Rus	10.01.2023
Руководство по ПО PLC Editor2 v3.0	pdf	Описывает как работать в среде разработки PLC Editor2	Eng	14.11.2023
Брошюры LX5V (все) (eng)	pdf	Основные характеристики всех ПЛК серии LX5V	Eng	01.12.2023
Брошюры LX5V (все) (rus)	pdf	Основные характеристики всех ПЛК серии LX5V	Rus	01.12.2023
2D чертежи	zip	2D чертежи ПЛК	Eng	01.12.2023
Калькулятор для расчета макс. кол-ва модулей	xls	Excel таблица в которой можно посчитать максимально возможное кол-во модулей для установки к конкретному ПЛК	Eng	08.07.2023
Презентация ПЛК Wecon 2025	pptx	Презентация всех ПЛК Wecon	Eng	03.02.2025
Каталог продукции Wecon	pdf	Вся продукция Wecon	Eng	07.03.2025
Каталог продукции Wecon (высокое разрешение)	pdf	Вся продукция Wecon	Eng	07.03.2025
Правила наименования продукции Wecon	pdf	Расшифровка наименований продуктов Wecon	Eng	05.07.2024
