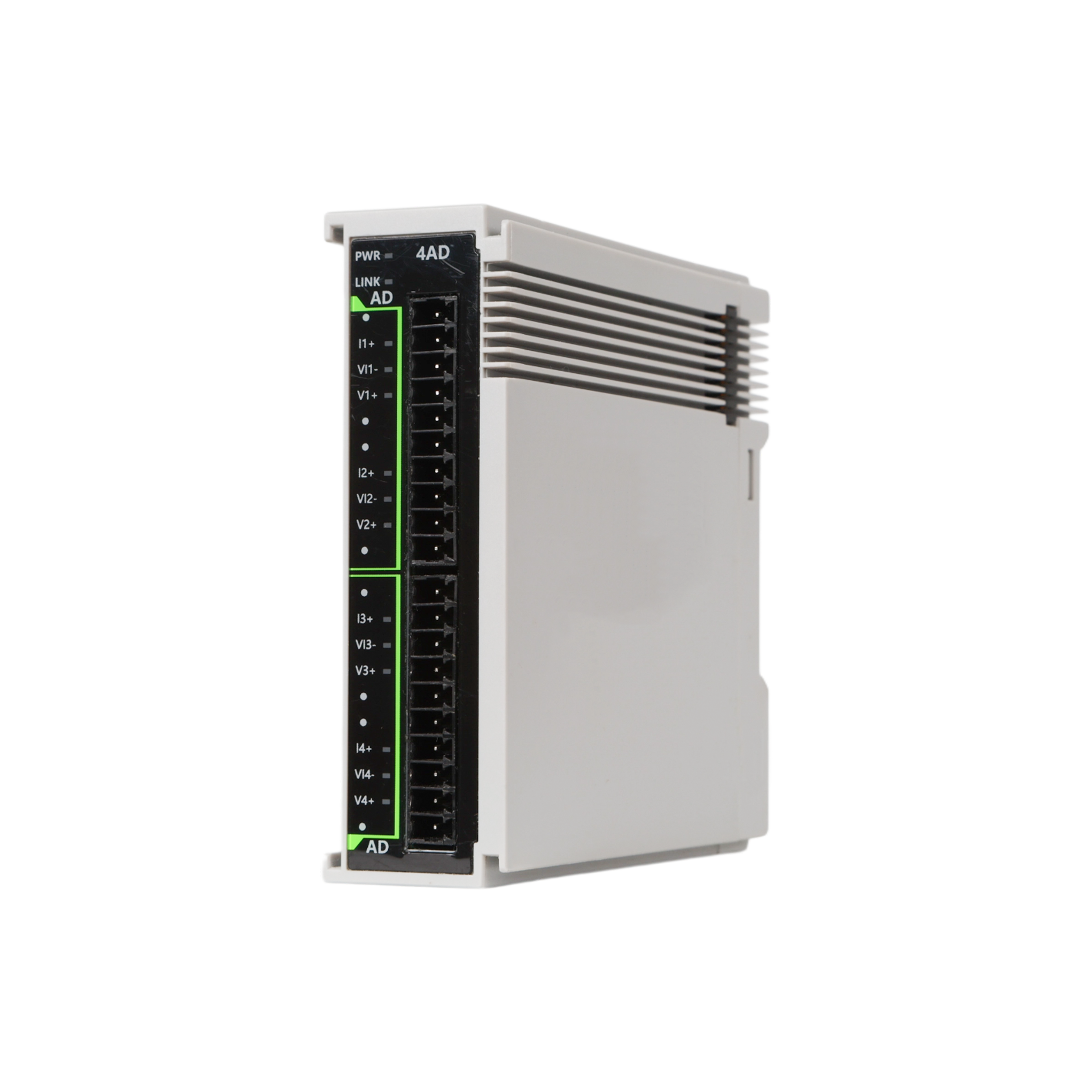

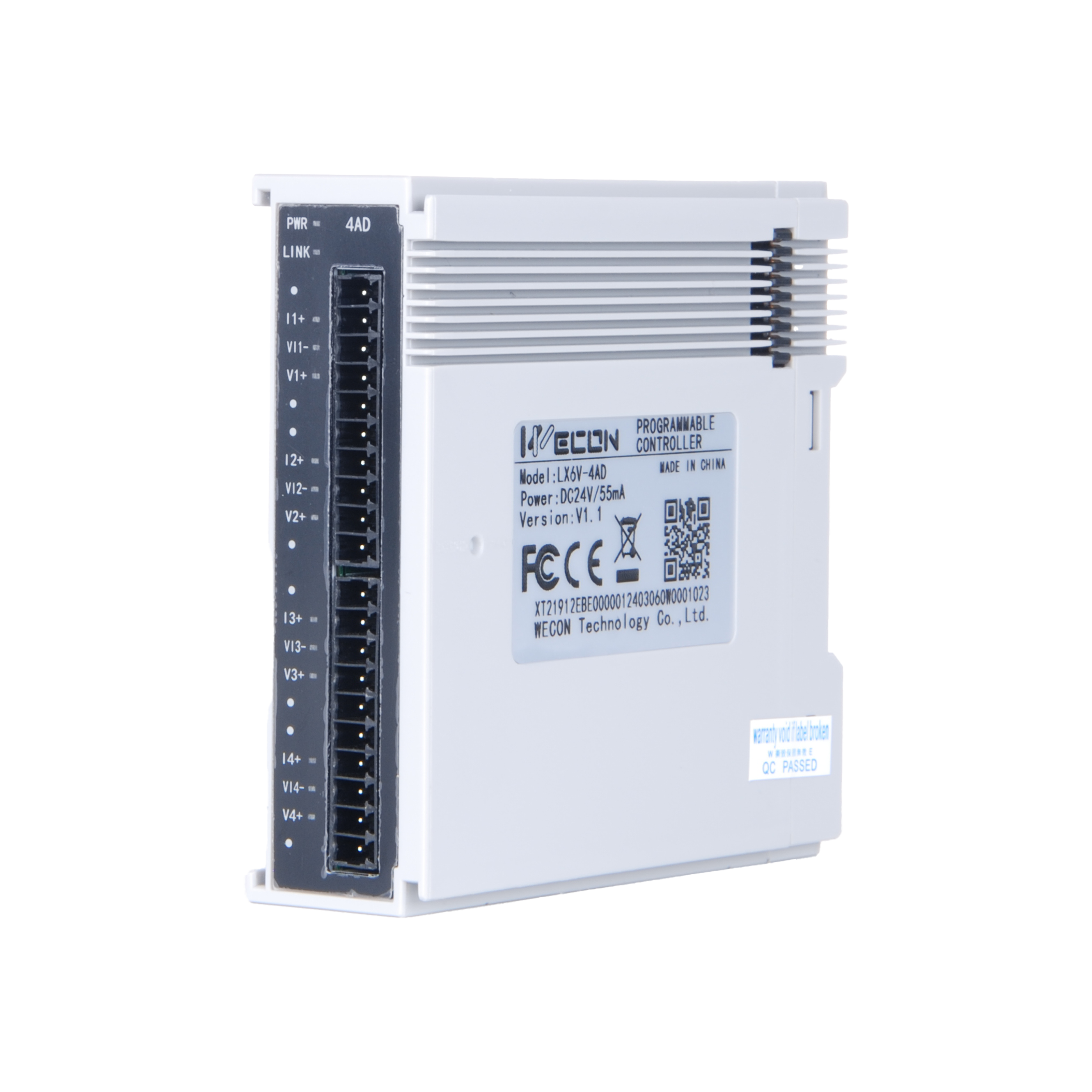

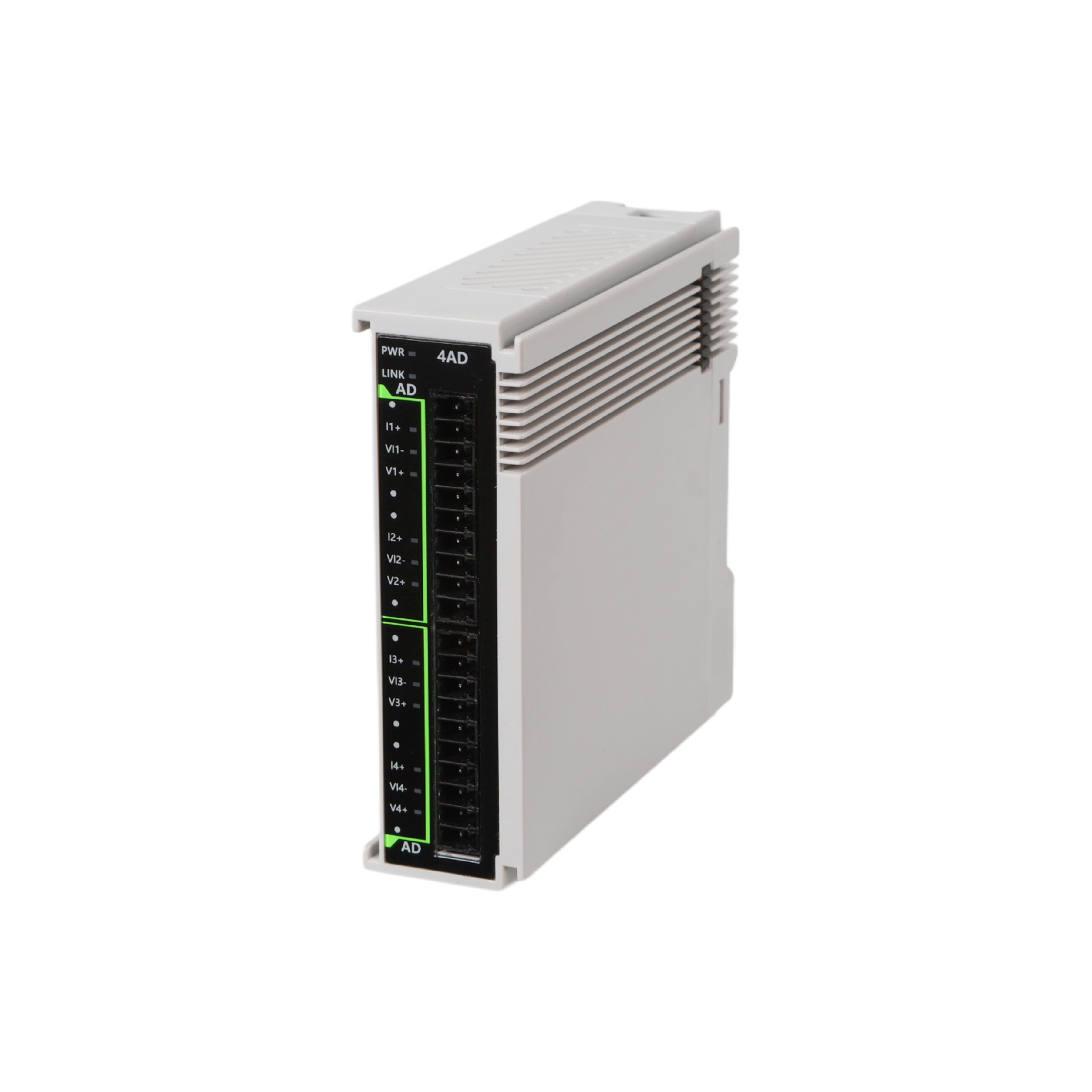

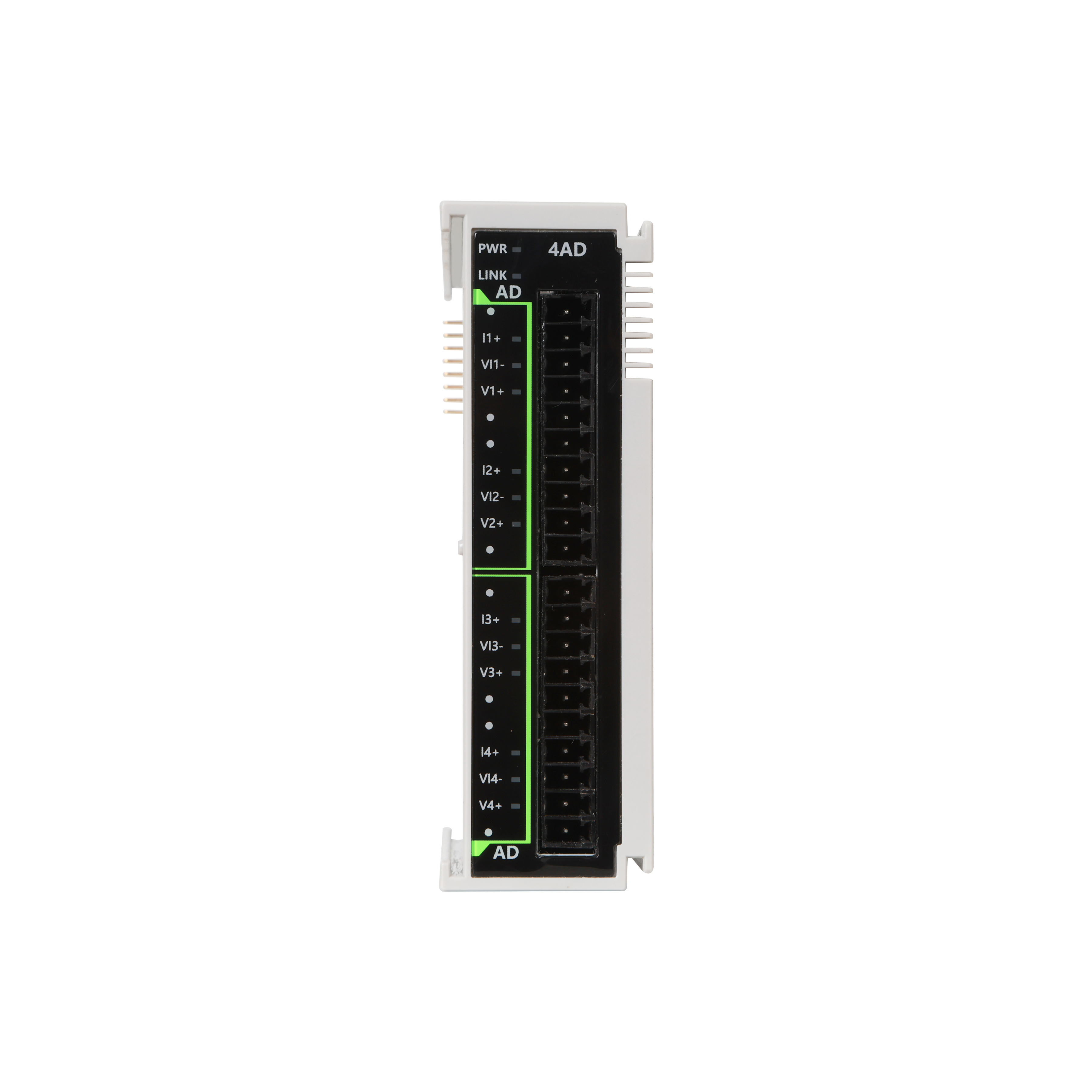

LX6V-4DA

В наличии

365.45 бел.руб, c НДС

Технические характеристики

Модель	Описание
LX6V-4AD	4-канальный аналоговый входной модуль
LX6V-4DA	4-канальный аналоговый входной модуль

Характеристики

	Аналоговый вход
Входная цепь Структура
Режим ввода	Напряжение/ток
Входной канал	4
Разрешение	1/16384 (14бит)
Диапазон входного напряжения	от -10 В до 10 В
Входное сопротивление напряжения	190 кОм
Диапазон текущего входного напряжения	от 4 мА до 20 мА, от -20 мА до 20 мА
Входное сопротивление тока	250Ом
Точность	±1%
Скорость конверсии	1мс
Источник питания	Питание интерфейса, DC24V±10%, 55mA

	Аналоговый выход
Выходная цепь Структура
Режим вывода	Напряжение/ток
Выходной канал	4
Разрешение	1/20 000, аппаратное обеспечение может обеспечить 16-битное разрешение.
Диапазон выходного напряжения	от -10 В до 10 В
Выходное напряжение нагрузки	≥2KОм
Выходное напряжение Диагностика	Поддержка обнаружения короткого замыкания на выходе при ненулевом напряжении с защитой от перегрузки по току около 14 мА
Диапазон выходного тока	от 0 до 20 мА, от 4 до 20 мА
Текущая выходная нагрузка	≤ 500Ом
Диагностика текущего выходного сигнала	Поддержка обнаружения обрыва цепи при ненулевом токе на выходе
Точность	±1%
Скорость конверсии	Примерно 1 мс
Источник питания	Питание интерфейса, DC24V±10%, 125mA

Файлы

Файл	Тип	Описание	Язык
Брошюра LX6V-4DA (eng)	pdf	Основные характеристики LX6V-4DA	Eng
Каталог продукции Wecon	pdf	Вся продукция Wecon	Eng
Каталог продукции Wecon (высокое разрешение)	pdf	Вся продукция Wecon	Eng
Правила наименования продукции Wecon	pdf	Расшифровка наименований продуктов Wecon	Eng

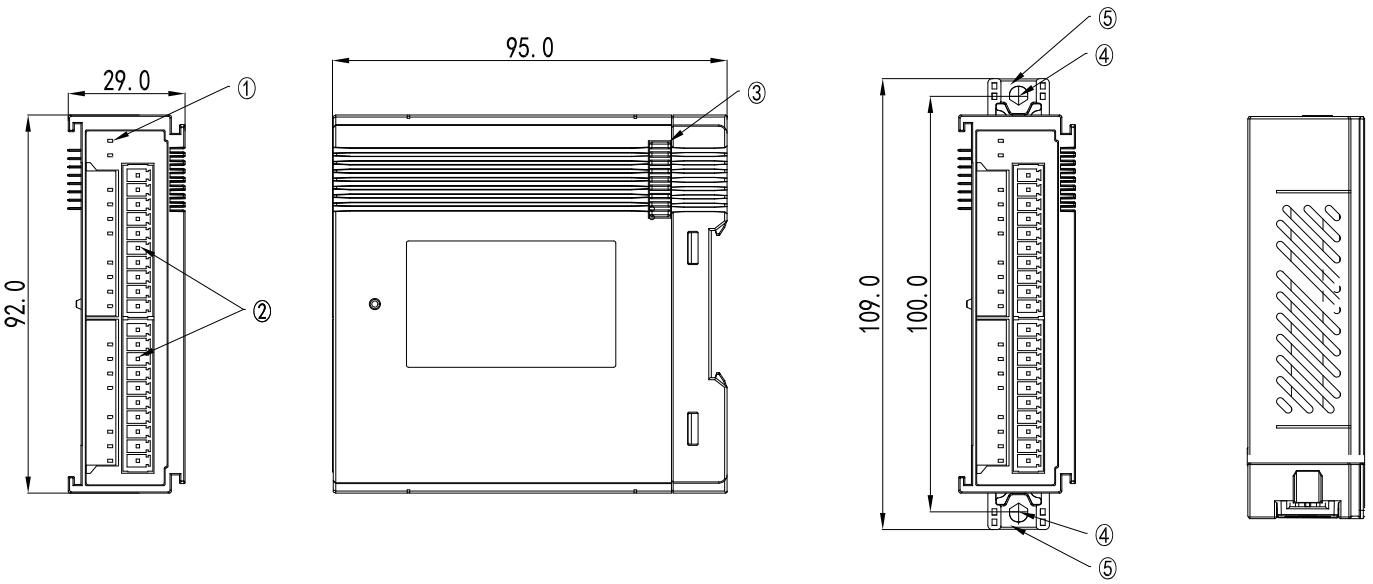

Габариты

Схемы
