LX6V-8HC

Под заказ

402.80 бел.руб, c НДС

Технические характеристики

Модель	Описание
LX6V-8HC	8-канальный высокоскоростной входной модуль

Характеристики

	Цифровой вход
Структура входной цепи		Подключение NPN: S/S подключается к 24 В; Подключение PNP: S/S подключается к 0 В. Примечание: На рисунке показано подключение NPN.
Напряжение входного сигнала	DC24V±10%
Входной сигнал тока	7 мА/24 В постоянного тока (входной ток при стандартном напряжении 24 В)
Входной ток на вкл	3,5 мА выше
Входной ток на выкл	Ниже 1,5 мА
Время отклика на ввод	Примерно 0,2 мс для обычного ввода и 5 мкс для высокоскоростного ввода
Форма входного сигнала	Контактный ввод, поддержка ввода NPN, PNP
Изоляция цепи	Трансформаторная или оптопараная изоляция
Дисплей действий	Светодиод загорается при срабатывании входного сигнала

Функция

	Описание
Тип подсчета	Обычный вход Вход фазы AB (поддержка 1, 2, 4-кратной частоты) Вход импульса + направления Вход фазы сигнала
Режим подсчета	Счёт вверх/вниз Линейный/вращательный режим
Диапазон подсчета	от -2147483648 до 2147483647
Диапазон входного фильтра	Обычный входной сигнал: от 0 до 1700 (единица измерения: 0,01 мкс) Высокоскоростной входной сигнал: от 0 до 640 (единица измерения: 0,1 мс)

Файлы

Файл	Тип	Описание	Язык
Брошюра LX6V-8HC (eng)	pdf	Основные характеристики LX6V-8HC	Eng
Каталог продукции Wecon	pdf	Вся продукция Wecon	Eng
Каталог продукции Wecon (высокое разрешение)	pdf	Вся продукция Wecon	Eng
Правила наименования продукции Wecon	pdf	Расшифровка наименований продуктов Wecon	Eng

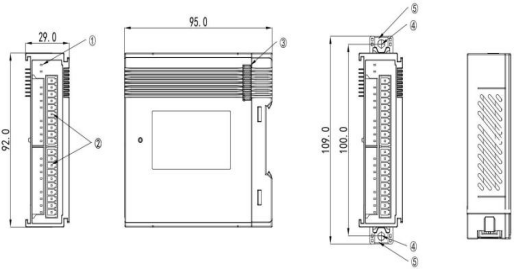

Габариты

Схемы
