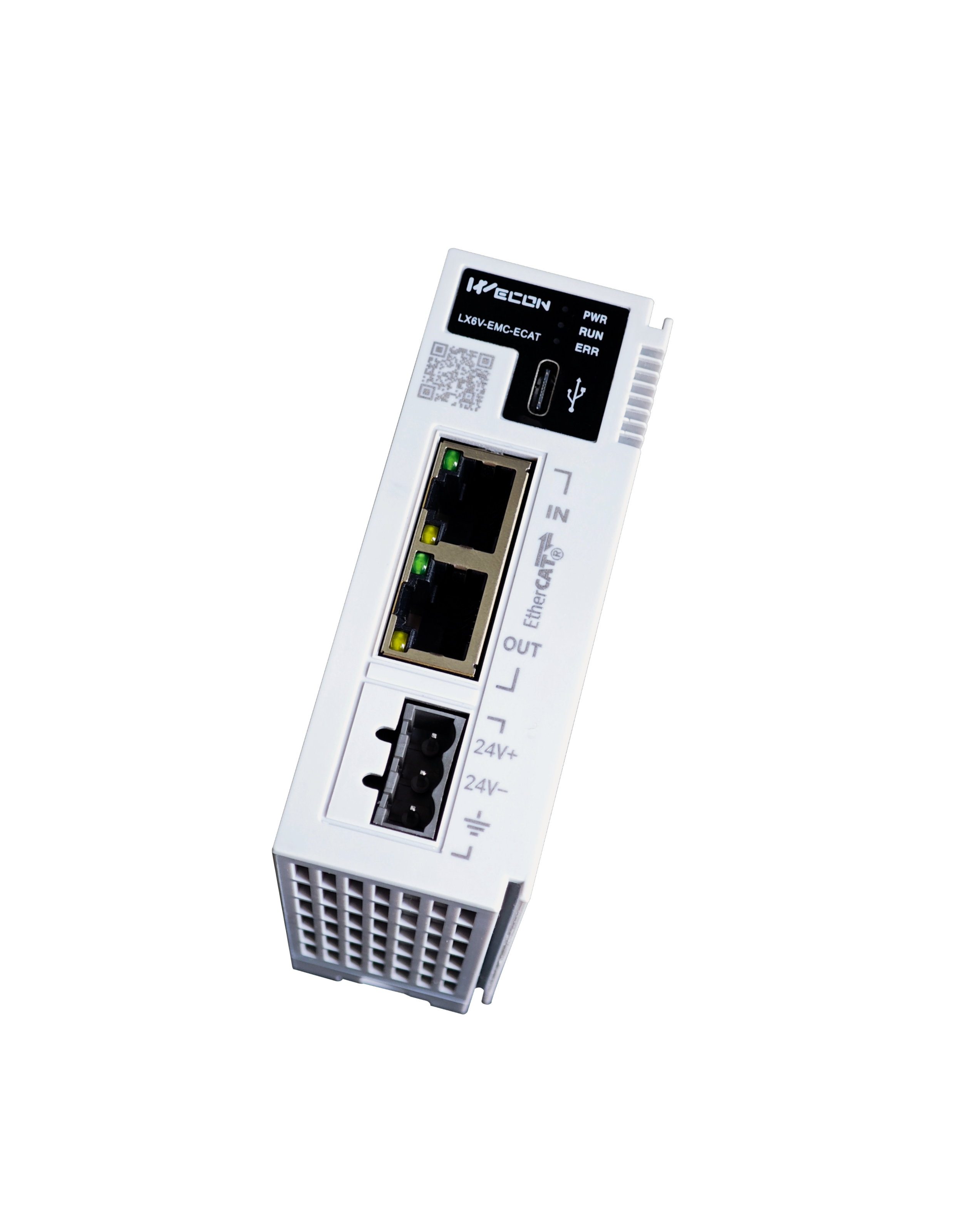

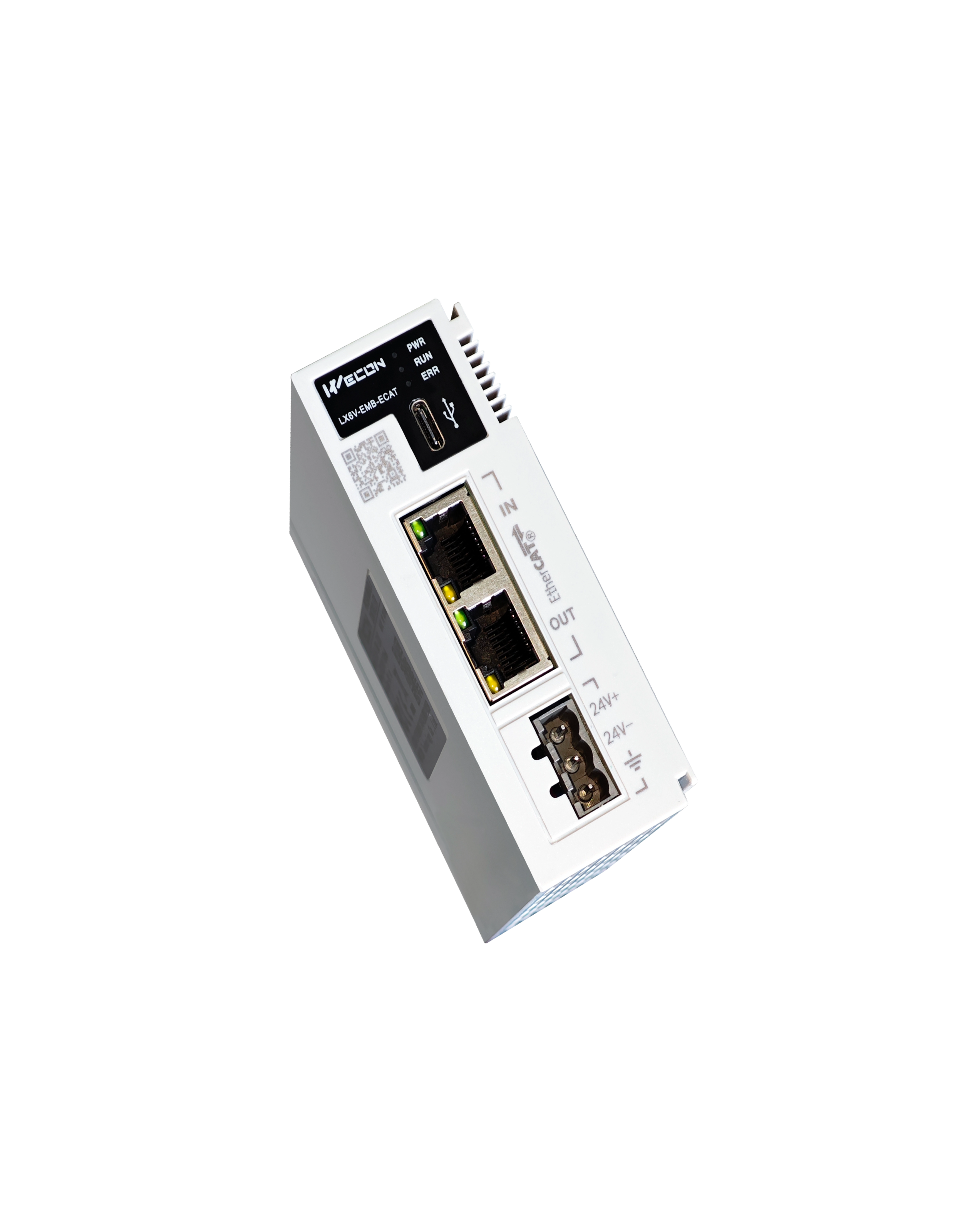

LX6V-EMB-ECAT
Под заказ
362.52 бел.руб, c НДС
- Телефоны:
- +375 17 350-11-58
- +375 29 542 41 61
- +375 29 689-11-23 (Viber, Telegram, MAX)
- Адрес: г.Минск, ул. Петруся Бровки 19, 438 каб
- Почта:
- info@plcsystems.by
- Социальные сети:
Технические характеристики
| LX6V-EMB-ECAT | LX6V-EMC-ECAT | |
| Номинальное входное напряжение | DV 24V±10%@100mA (без модуля расширения) | |
| Коммуникационный интерфейс | RJ45×2, протокол связи EtherCAT с производительностью 100 Мбит/с:
Интерфейс IN — входной порт EtherCAT; Интерфейс OUT — выходной порт EtherCAT, используемый для подключения последующего ведомого устройства EtherCAT; |
|
| Расстояние передачи | Длина линии связи между двумя узлами ≤ 100 м | |
| Передаваемая среда | Кабель категории 5E (cat 5e) или выше | |
| Данные единого процесса обработки AP | Максимальный объем входящего и исходящего трафика — 1024 байта | |
| Синхронный период | Минимум125us | |
| Допустимое мгновенное время отключения электроэнергии | 10мс | |
| Импульсный ток | ≤ 45 А (при максимальной нагрузке модуля) | |
| Защита электропитания | Защита от обратного подключения, защита от перегрузки по току и поглощение скачков напряжения | |
| Максимальное количество модулей расширения |
16 |
32 |
| Обновление прошивки | Поддерживает | |
Файлы
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Брошюра LX6ETHERCATCOUPLER (eng) | Основные характеристики LX6ETHERCATCOUPLER | Eng | |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| Каталог продукции Wecon (высокое разрешение) | Вся продукция Wecon | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |

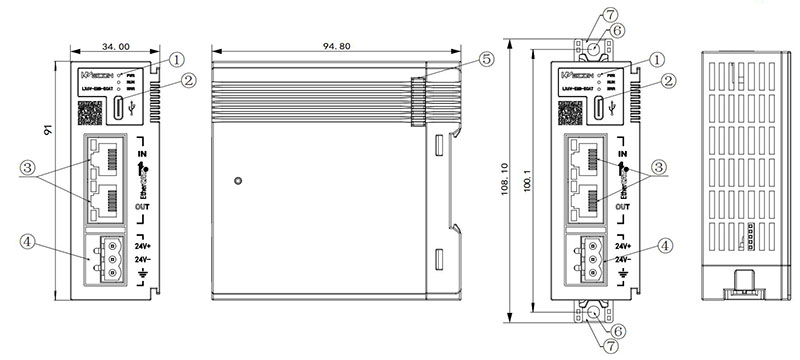

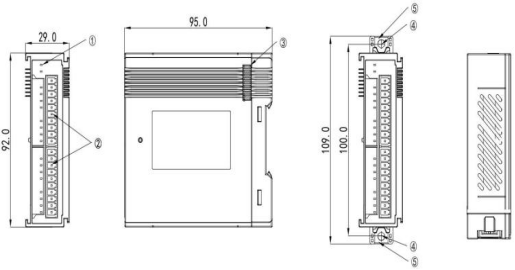

Габариты

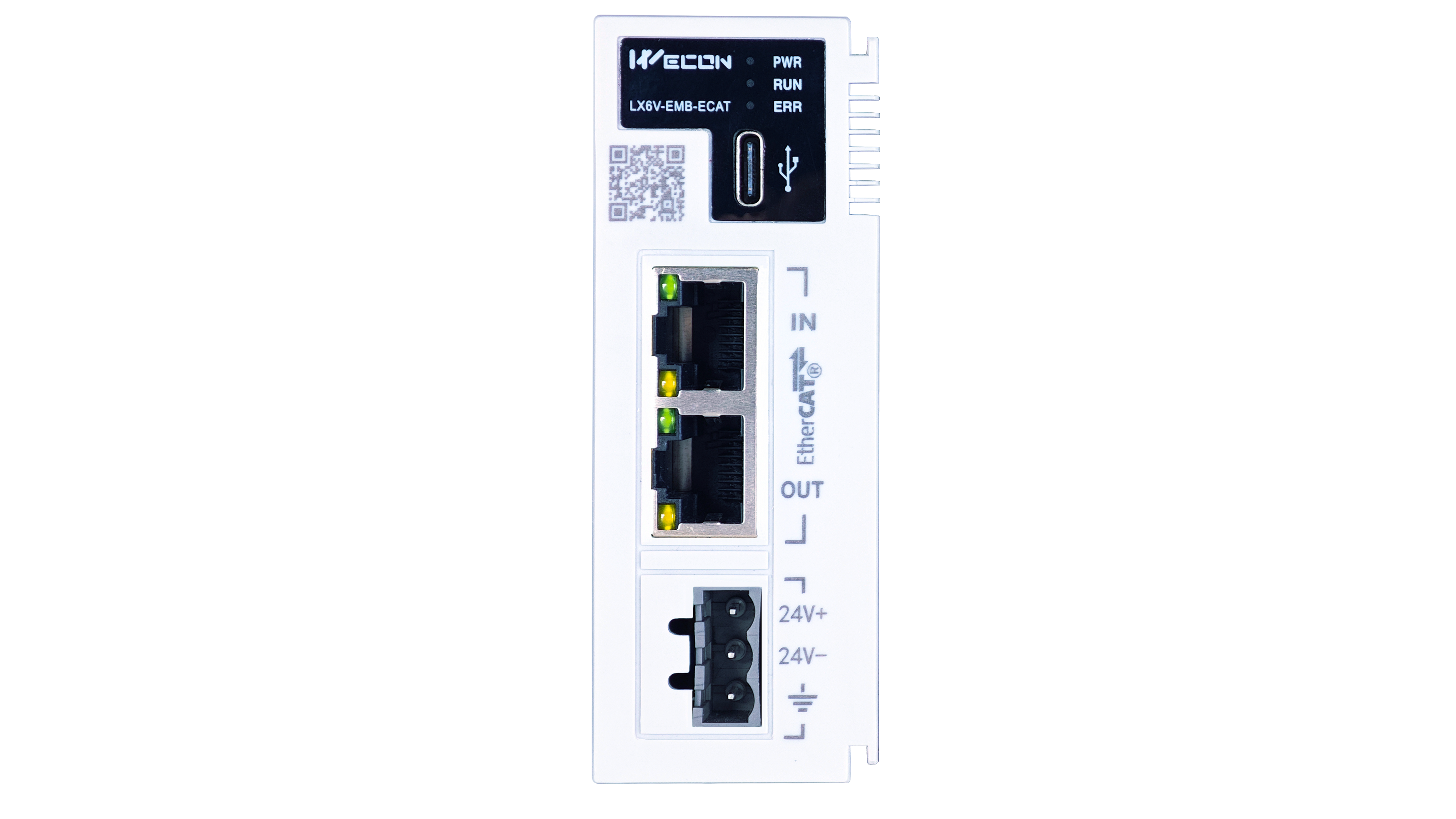

Схемы
| Serial Number | Interface | Function Definition | |||
| 1 | Signal Indicator | PWR | Power indicator | Off | No power supply |
| On | When the power supply is on | ||||
| RUN | Running indicator | Off | ECT module is in INIT status | ||
| Flashing (white) | ECT module is in Pre Op status | ||||
| Single flash (white) | ECT module is in Safe-Op status | ||||
| Normally on (white) | ECT module is in Operational status | ||||
| ERR | Communication fault indicator | Off | EtherCAT communication is in normal status | ||
| Flashing (Red) | EtherCAT communication receives status transition instructions that cannot be executed | ||||
| Single flash (red) | Network disconnection, ECT module synchronization error | ||||
| Normally on (Red) | Watchdog error occurred in EtherCAT communication | ||||
| 2 | USB Communication Interface (Type-C) | Used for single board software upgrade | |||
| 3 | EtherCAT Interface | IN: EtherCAT input port | |||
| OUT: EtherCAT output interface | |||||
| 4 | 24V power Input Interface | Module power input terminal | |||
| 5 | Expansion Module Interface | Connect LX6V Series expansion module | |||
| 6 | Mounting Hole | 2 places, φ4.5 | |||
| 7 | DIN Rail Fastener | ||||
