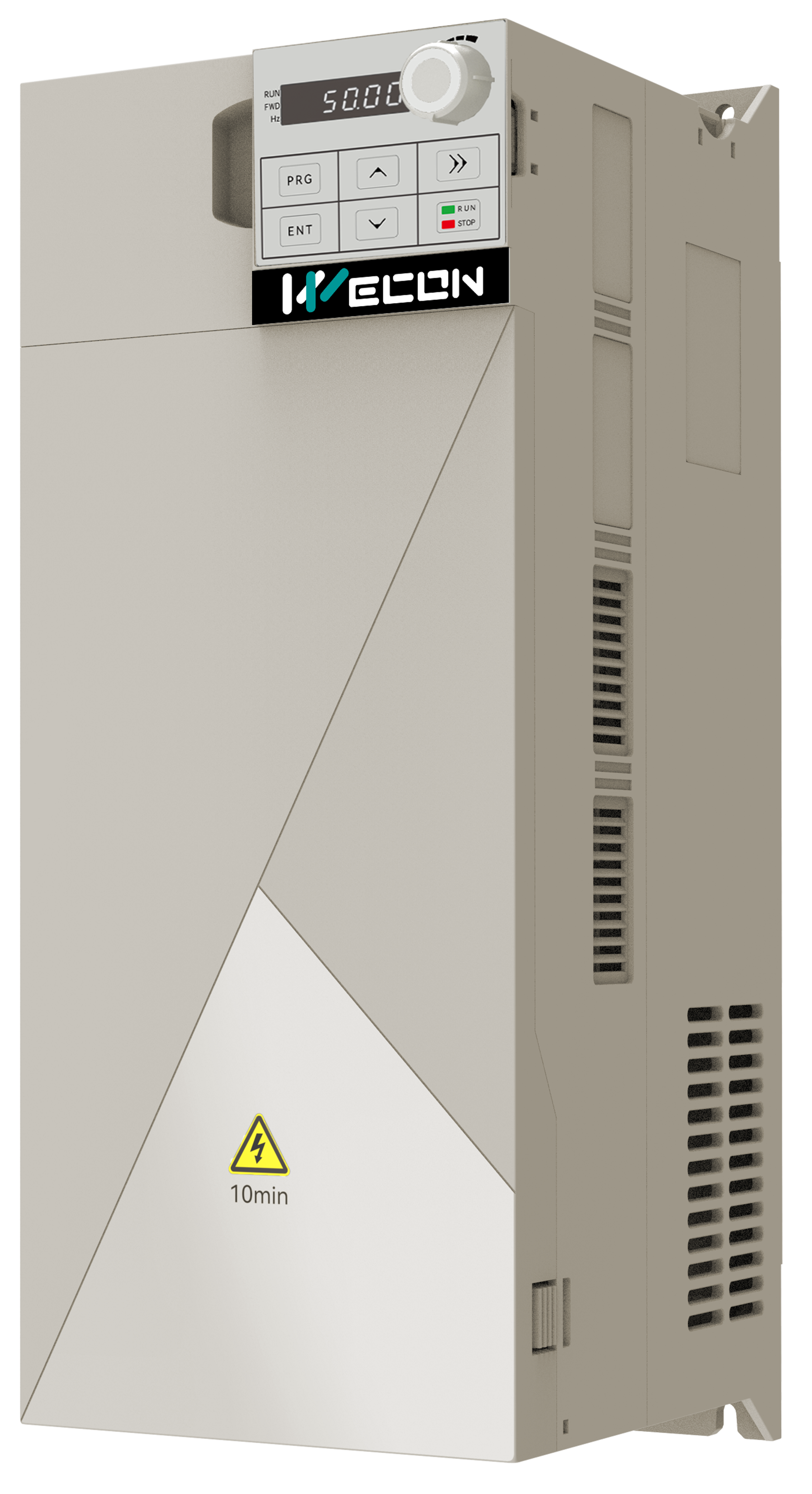

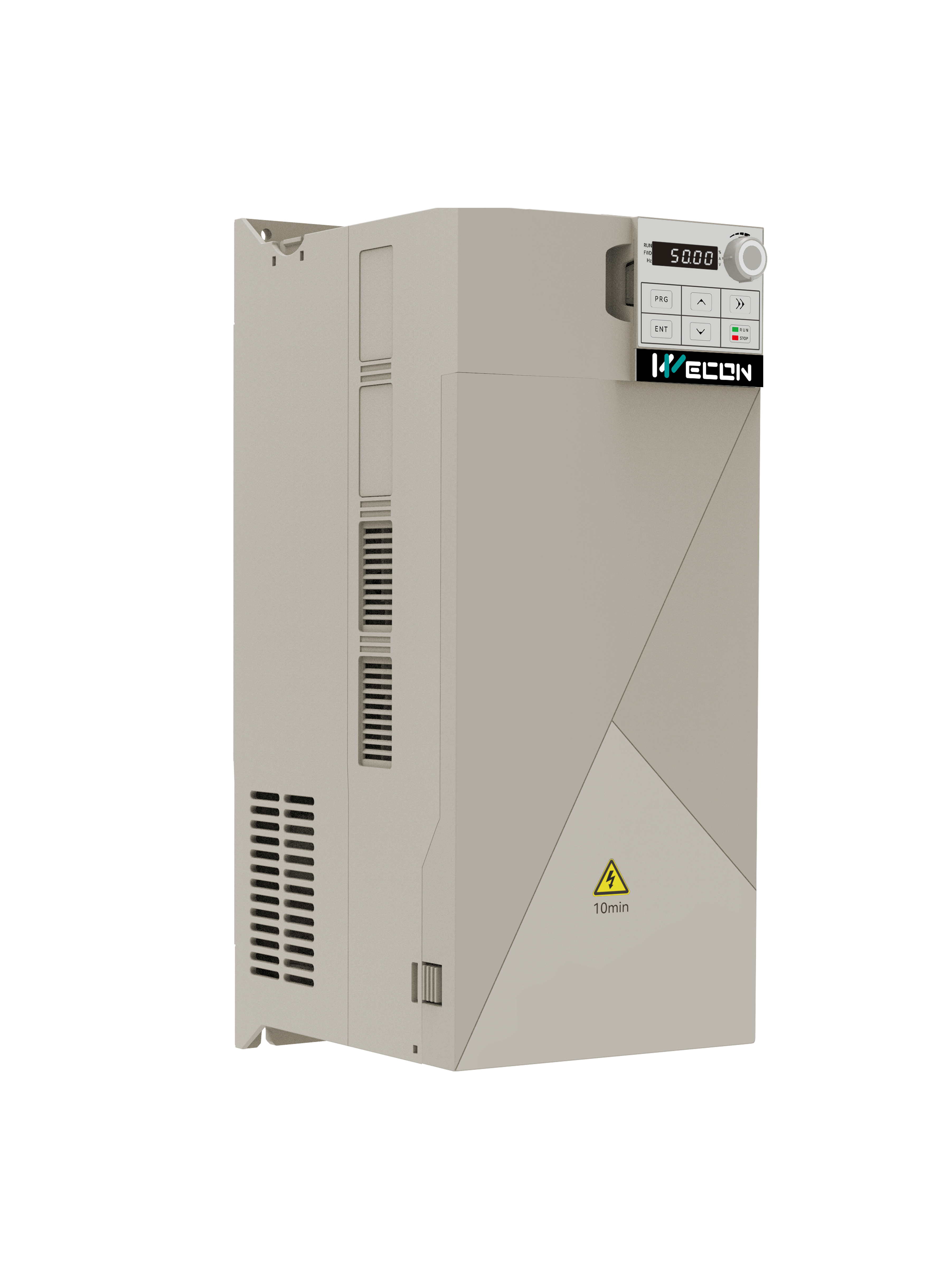

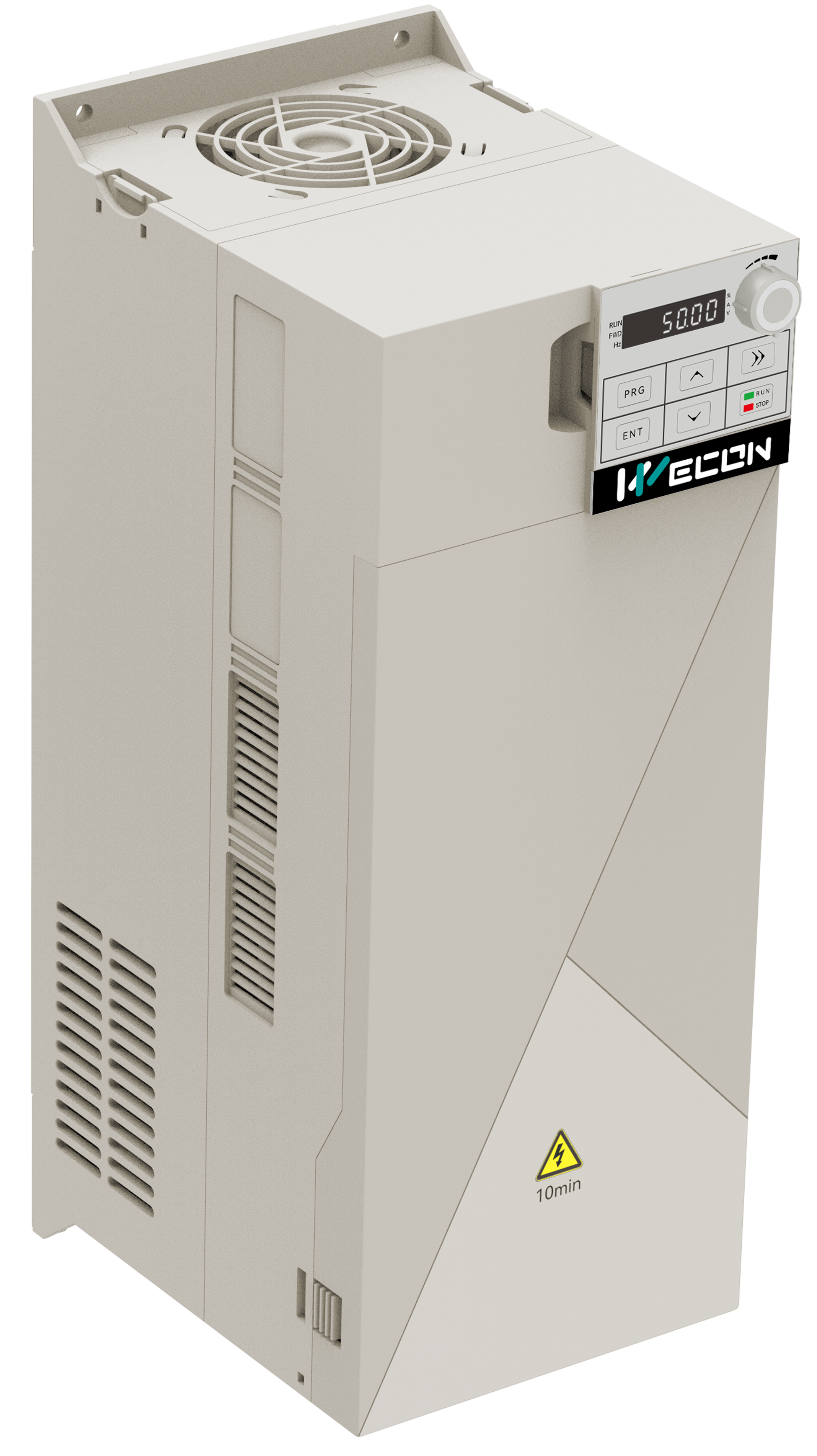

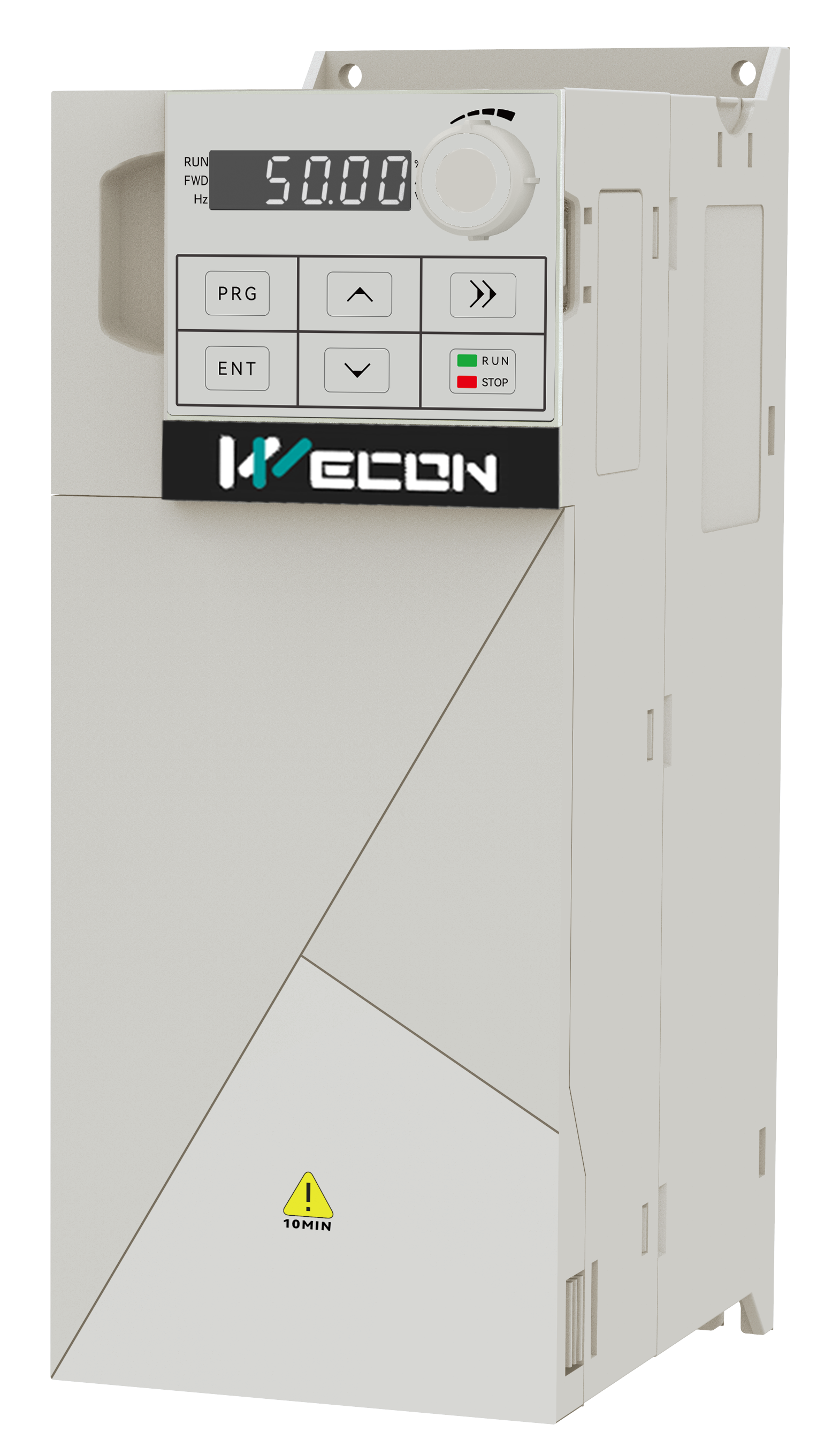

VC-4T5R5B-E
Под заказ
Серия: VC;
Мощность (кВт): 5.5;
Входной ток (А): 14.6;
Выходной ток (А): 13;
Входное напряжение (В): 380;
Кол-во входных фаз: 3;
- Телефоны:
- +375 17 350-11-58
- +375 17 350-12-58
- +375 29 689-11-23 (Viber, Telegram, MAX)
- Адрес: г.Минск, ул. Петруся Бровки 19, 438 каб
- Почта:
- info@plcsystems.by
- Социальные сети:
Технические характеристики
| Характеристики | Значения | |||||
|---|---|---|---|---|---|---|
| Характеристика управления | Режим управления | V/F ; SVC | ||||
| Пусковой момент | 1 Гц/100% Номинальный крутящий момент (V/F); 0,5 Гц/150% Номинальный крутящий момент (SVC) | |||||
| Диапазон регулирования скорости | 1:50 (V/F); 0.111111111 (SVC) | |||||
| Точность поддерживания скорости | ≤1% Номинальная синхронная скорость (V/F); ≤0,5% Номинальная синхронная скорость (SVC) | |||||
| Перегрузочная способность | 150% Номинальный ток 60 с; 180% Номинальный ток 2 с | |||||
| Вход / Выход | Напряжение входа | Однофазное 200–240 В; Трехфазное 380–480 В. Допустимый диапазон колебаний: -15–10% | ||||
| Частота входа | Допустимый диапазон колебаний 50/60 Гц: ±5% | |||||
| Напряжение выхода | 0～Вход, диапазон колебаний：＜5% | |||||
| Частота выхода | SVC: 0–500 Гц V/F: 0–1000 Гц Диапазон колебаний: ±5% от максимальной частоты | |||||
| Аналоговый вход | Два AI1-AI2 (функцию клеммы можно изменить на вход DI, настроив параметры). AI2 может переключать вход тока/напряжения с помощью перемычки. | |||||
| Цифровой вход | Имеется четыре входа DI1–DI4, из которых DI4 поддерживает высокоскоростной импульсный вход, до 20 кГц и поддерживает коммутацию NPN/PNP. | |||||
| Контроль запуска | Функция торможения постоянным током | Частота торможения постоянным током: 0,00 Гц ~ 60,00 Гц; Время торможения: 0,0 с ~ 60,0 с Значение тока торможения: 0,0% ~ 150,0% |
||||
| Кривая V/F | Линейный, многоточечный, квадратный тип, кривая мощности 1,1-1,9, полностью раздельный тип V/F | |||||
| Кривые ускорения и замедления | Линейный или S-образный режим ускорения и замедления, диапазон времени ускорения и замедления: 0~6500 с | |||||
| Многоскоростной режим работы | Через терминал управления достигается до 16 сегментных скоростей. | |||||
| Внешняя клавиатура | Стандартно, может загружать и передавать информацию о коде функции инвертора для достижения быстрой репликации параметров | |||||
| Рабочая среда | Высота | Менее 1000 м. Ухудшение номинальных характеристик, снижение мощности на 1% каждые 100 м Максимальный уровень составляет 2000 м. | ||||
| Рабочая температура | -20 ℃ ~ 45 ℃. При температуре выше 45 ℃ требуется снижение номинальных характеристик. При каждом повышении температуры окружающей среды на 1 ℃ снижение номинальных характеристик составляет примерно 1%. Максимальная температура окружающей среды составляет 50 ℃. | |||||
| Влажность | ≤95%RH，Избегать конденсации | |||||
| Вибрация | Виброускорение менее 0,6g | |||||
| Температура хранения | -25℃~60℃ | |||||
Файлы
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Руководство пользователя | Описывает характеристики серии VC | Eng | |
| Руководство пользователя | Описывает характеристики серии VC | Rus | |
| Брошюра VС | Основные характеристики всех ПЧ серии VС | Eng | |
| Каталог ПЧ Wecon 2025 | Все ПЧ Wecon | Eng | |
| 2D чертежи | zip | 2D чертежи ПЧ серии VB | Eng |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| Каталог продукции Wecon (высокое разрешение) | Вся продукция Wecon | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |

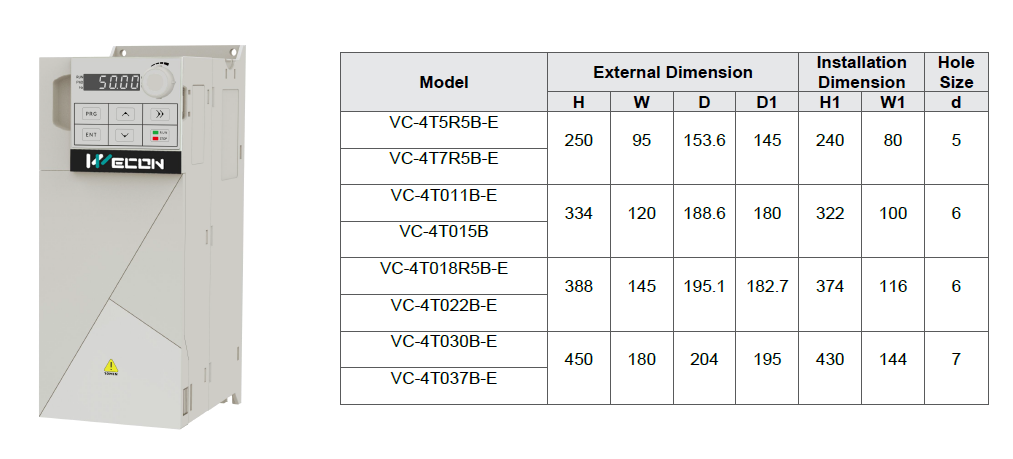

Габариты
