Под заказ
Серия: LX6V;
Кол-во Входов: 8;
Кол-во Выходов: 8;
Тип выхода: Транзисторный;
Питание: 24 В;
RS485: 2;
Импульсные выходы: 4;
Плата Расширения: нет;
Счетчик импульсов: 8;
E-CAM: Есть;
Ethernet: Есть;
| LX6V Model | I/O | Тип вывода | Счетчик импульсов | E-CAM | Импульсный выход | RS485 | BD Board | Модуль | Источник питания | Ethernet | EtherCAT | Ось |
| LX6V-0808MT-DB | 08/08 | Транзистор | 8 | Есть | 4 | 2 | Нет | Есть | DC | Есть | Есть | 16 |
| LX6V-0808MT-DD | 08/08 | Транзистор | 8 | Есть | 4 | 2 | Нет | Есть | DC | Есть | Есть | 64 |
| LX6V-0808MT-DE | 08/08 | Транзистор | 8 | Есть | 4 | 2 | Нет | Есть | DC | Есть | Есть | 128 |
| LX6V-0808MT | |
| Режим работы | Циклическое сканирование / Прерывание |

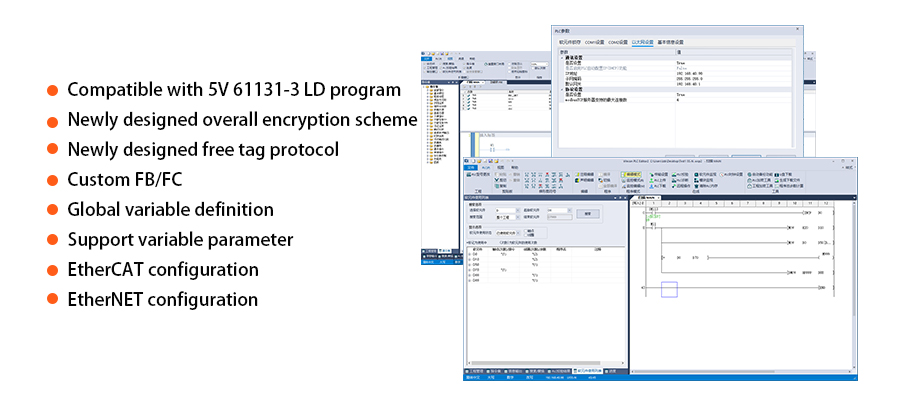

| Программирование |
Таблица инструкций / лестничная диаграмма (ladder) / FB / FC / ST
|
| Инструкции |
Базовые инструкции: 29 / Прикладные инструкции: 170
|
| Время выполнения |
Для базовых инструкций: 0.01–0.02 мкс
|
| Программная емкость | 5M |
| Загрузка/Мониторинг |
Кабель для программирования (порт)
|
| EtherNET | |
| USB TYPE-C | |
| Высокоскоростной импульсный выход |
Транзисторный тип, 4 канала / 200 кГц
|
| Высокоскоростное прерывание счетчика |
100 каналов
|
| Прерывание таймера |
100 каналов, поддержка прерывания 0.1 мс
|
| Прерывание внешнего входа |
Внешние входные прерывания: X0–X7 поддерживают и нарастание, и спад фронта
|
| Высокоскоростной вход, однофазный |
8 каналов, 150 кГц
|
| Высокоскоростной вход AB-фазы |
4 канала, 150 кГц, поддержка умножения частоты 2 или 4
|
| Сохранение при выключении питания |
Настраивается ПО
|
| Фильтр |
Для всех входных клемм
|
| Последовательный порт | RS485, RS485 |
| Температура |
Рабочая температура: 0 ~ 55 °C / Температура хранения: -20 ~ 70 °C
|
| Влажность |
35 ~ 85% относительной влажности (без конденсации)
|
| Ударопрочность |
Соответствует стандарту JISC0040
|
| Устойчивость к воздействию |
Соответствие стандартам IEC61000-4-4 и GB/T 17626.4:
Амплитуда шумового напряжения: 1 кВ, длительность импульса: 10 мкс, период: 0.3 с, время фронта: 5 нс, длительность воздействия: 1 мин.
|
| TF | Поддерживает |
| ETHERNET | 1000M Ethernet |
| ETHERCAT |
До 128 сервоосей
|
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Брошюра LX6V 0808MT PLC (eng) | Основные характеристики LX6V 0808MT PLC | Eng | |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| Каталог продукции Wecon (высокое разрешение) | Вся продукция Wecon | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |
