LX1V-0806MT2H-D
Под заказ
Серия: LX1V;
Кол-во Входов: 8;
Кол-во Выходов: 6;
Тип выхода: Транзисторный;
Питание: ;
RS485: 2;
Импульсные выходы: 2;
Плата Расширения: Опционально;
Счетчик импульсов: 2;
E-CAM: Нет;
Ethernet: Нет;
- Телефоны:
- +375 17 350-11-58
- +375 29 689-11-23
- +375 29 763-21-03
- Адрес: г.Минск, ул. Петруся Бровки 19, 438 каб
- Почта:
- info@plcsystems.by
- Социальные сети:
Технические характеристики
| Основные параметры | Режим работы | Круговое сканирование / Прерывание | ||||||||||||
| Программирование | Список инструкций / Ladder диаграмма | |||||||||||||
| Инструкции | Основные: 27 / Прикладные: 136+2 | |||||||||||||
| Время выполнения | Базовая инструкция 0,06 мкс / Инструкция приложения: 1~10 мкс | |||||||||||||
| Система хранения | 16 КБ | |||||||||||||
| Загрузка/Мониторинг | Программный кабель (последовательный тип) / USB тип-С | |||||||||||||
| Высокоскоростной импульсный выход | — | |||||||||||||
| Внешние прерывания | X0-X5 поддерживает как нарастающий, так и спадающий фронт | |||||||||||||
| Таймер прерывания | 3 канала | |||||||||||||
| Высокоскоростной вход (одиночный) | 2 канала 200 кГц, 4 канала 5 кГц | |||||||||||||
| Высокоскоростной вход (AB фаза) | 1 канал 100 кГц, поддерживает 2 или 4 кратной частоты 1 канал 5 кГц, поддерживает 2 или 4 кратной частоты | |||||||||||||
| Холдинг-адреса | Настраивается программным обеспечением | |||||||||||||
| Фильтр | Для всех входных терминалов | |||||||||||||
| Серийный порт | RS485 | |||||||||||||
| Температура | Рабочая температура: 0 ~ 55℃, Температура хранения: -20 ~ 70℃ | |||||||||||||
| Влажность | 35~85% (без конденсации) | |||||||||||||
| Ударопрочность | Стандарт JIS C 0040 | |||||||||||||
| Помехоустойчивость | Соответствует стандарту IEC61000-4-4 и GB/T 17626.4: Амплитуда шумового напряжения 1KVP-P, ширина импульса 10 мкс, период 0,3 с, время фронта 5нс, длительность 1 мин. | |||||||||||||
|
|
Источник питания | AC 85~265В, 50~60 Гц | DC 24В ±10% | |||||||||||
| Время отключения | 1 мс | 1 мс | ||||||||||||
| Предохранитель | 250В 3.15А | 250В 3.15А | ||||||||||||
| Пиковый ток | <15A 5 мс / AC 100В; <30A 5 мс / AC 200В | <15A 1 мс / DC 24В | ||||||||||||
| Потребляемая мощность | <60 Вт | <30 Вт | ||||||||||||
| Выходная мощность | DC 24В 700 мА | ＜ 8 Вт | ||||||||||||
| Выходные параметры | Тип выхода | Транзисторный | Транзисторный | |||||||||||
| Вход питания | DC 24В | DC 24В | ||||||||||||
| Выходная цепь | <AC 250В или <DC 30В | DC 5~30В | ||||||||||||
| Ток порта COM | — | — | ||||||||||||
| Изоляция | Механическая | Механическая | ||||||||||||
| Ток утечки | — | — | ||||||||||||
| Мин. нагрузка | — | — | ||||||||||||
| Макс. нагрузка (резистивная) | 2A/выходной терминал 8A/COM терминал | 2A/выходной терминал 8A/COM терминал | ||||||||||||
| Макс. нагрузка (индуктивная) | 80ВА | 80ВА | ||||||||||||
| Макс. нагрузка (общая) | 100Вт | 100Вт | ||||||||||||
| Время отклика | <10мс | <10мс | ||||||||||||
Файлы
| Файл | Тип | Описание | Язык |
|---|---|---|---|
| Среда разработки PLC Editor2 2.3.247 | zip | Среда разработки для ПЛК LX1V | Eng |
| Брошюра LX1V (eng) | Основные характеристики всех ПЛК серии LX1V | Eng | |
| Брошюра LX1V (rus) | pptx | Основные характеристики всех ПЛК серии LX1V | Rus |
| Каталог продукции Wecon | Вся продукция Wecon | Eng | |
| Каталог продукции Wecon (высокое разрешение) | Вся продукция Wecon | Eng | |
| Презентация ПЛК Wecon 2025 | Презентация всех ПЛК Wecon | Eng | |
| Правила наименования продукции Wecon | Расшифровка наименований продуктов Wecon | Eng |

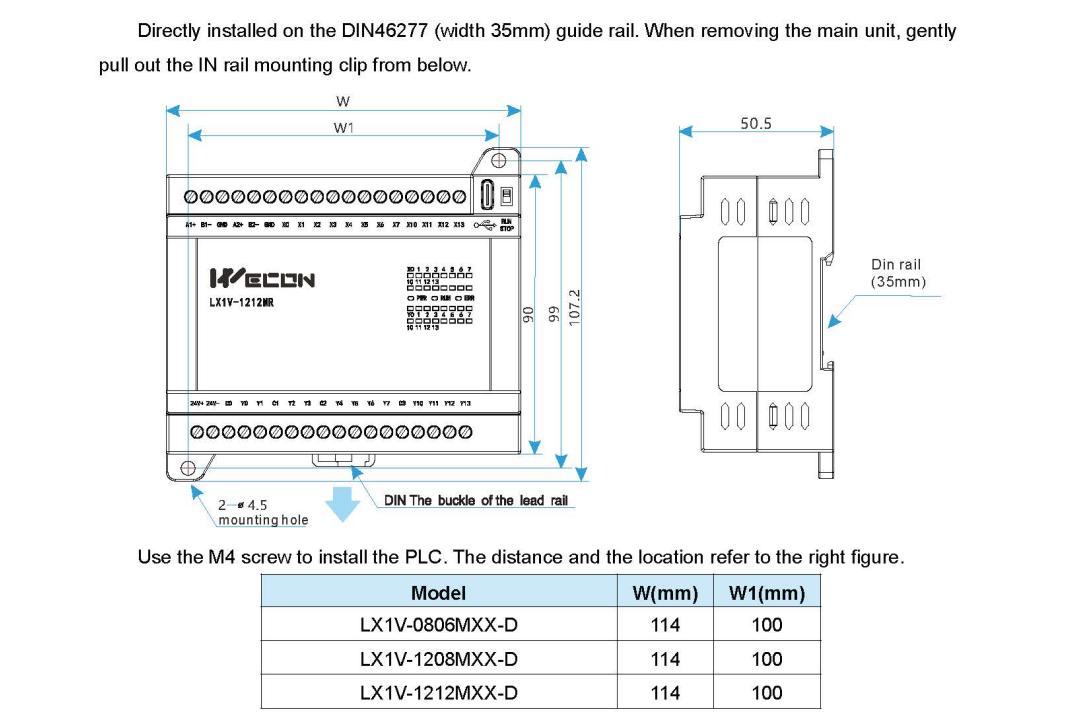

Габариты
114х107х50 мм (ВхШхГ)
Схемы

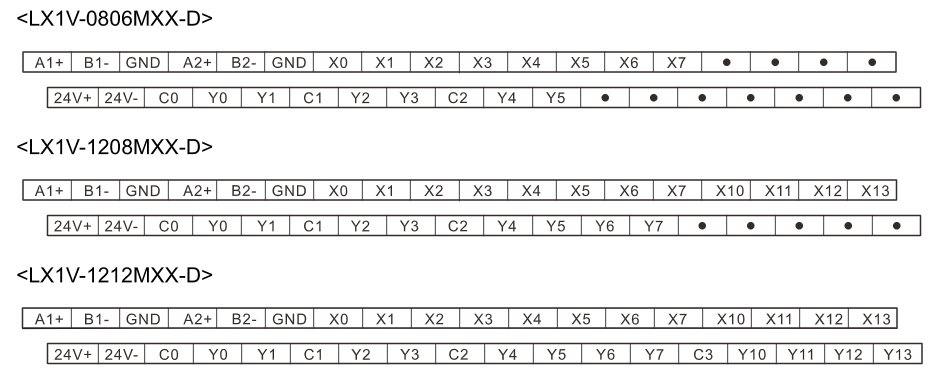

Расположение клемм для серии LX1V
Расположение клемм базового блока серии LX1V.
