LX6C-0808MT-DB

В наличии

Серия: LX6C;

Кол-во Входов: 8;

Кол-во Выходов: 8;

Тип выхода: Транзисторный;

Питание: ;

RS485: 2;

Импульсные выходы: 4;

Плата Расширения: нет;

Счетчик импульсов: ;

E-CAM: Есть;

Ethernet: Есть;

Технические характеристики

LX6SModel I/O

Тип выходных данных

Счетчик импульсов

E-CAM

Импульсный выход

RS485 BD

плата

Модуль Источник питания Ethernet EtherCAT Ось
LX6S-0808MT-DA 08/08 Транзисторный 4 Есть 4 2 Есть DC Есть Есть 8
LX6S-0808MT-DB 08/08 Транзисторный 4 Есть 4 2 Есть DC Есть Есть 16
                                                                                     LX6S-0808MT
Режим работы Циклическое сканирование / Прерывание
Программирование LD/ST/SFC
Инструкции Основная инструкция: 29 / Инструкция по применению: 170
Время выполнения Базовая инструкция 0,01–0,02 мкс
Система хранения 5M




Загрузка/Мониторинг

Программный кабель (порт)
Ethernet
USB Type-C
Высокоскоростной импульсный выход Транзисторный тип, 4 канала / 200 кГц
Высокоскоростное прерывание счетчика 100 каналов
Прерывание таймера 100 каналов, поддержка прерывания 0,1 мс
Внешние прерывания X0-X7 поддерживает как восходящие, так и нисходящие фронты сигнала
Высокоскоростной вход (одиночный) 8 каналов 150 кГц
Высокоскоростной вход (AB фаза) 4 канала 150 кГц, поддержка 2 или 4 кратной частоты
Холдинг-адреса Регулируемый программно
Фильтр Для всех входных клемм
Серийный порт COM1: RS485, COM2: RS485
Температура Рабочая температура: от 0 до 55℃ / Температура хранения: от 0 до 70℃
Влажность От 35 до 85% относительной влажности (без конденсации)
Ударопрочность Стандарт JISC0040




Помехоустойчивость

Соответствует стандартам IEC61000-4-4 и GB/T 17626.4: амплитуда шумового напряжения 1 кВ/п, ширина импульса 10 мкс, период 0,3 с,время фронта 5 нс, длительность 1 мин.
TF-карта Поддерживает
Ethernet Сотовый мегабитный Ethernet
EtherCAT 8/16 Сервооси

Файлы

Файл Тип Описание Язык Дата
Среда разработки PLC Editor2 v2.4.41 zip Среда разработки для ПЛК LX6 Eng 22.12.2024
Руководство по ПО PLC Editor2 v3.0 pdf Описывает как работать в среде разработки PLC Editor2 Eng 14.11.2023
Брошюры LX6 (все) (eng) pdf Основные характеристики всех ПЛК  серии LX6 Eng 01.12.2023
2D чертежи zip 2D чертежи ПЛК Eng 01.12.2023
Калькулятор для расчета макс. кол-ва модулей xls Excel таблица в которой можно посчитать максимально возможное кол-во модулей для установки к конкретному ПЛК Eng 08.07.2023
Презентация ПЛК Wecon 2025 pptx Презентация всех ПЛК Wecon Eng 03.02.2025
Каталог продукции Wecon pdf Вся продукция Wecon Eng 07.03.2025
Каталог продукции Wecon (высокое разрешение) pdf Вся продукция Wecon Eng 07.03.2025
Правила наименования продукции Wecon pdf Расшифровка наименований продуктов Wecon Eng 05.07.2024

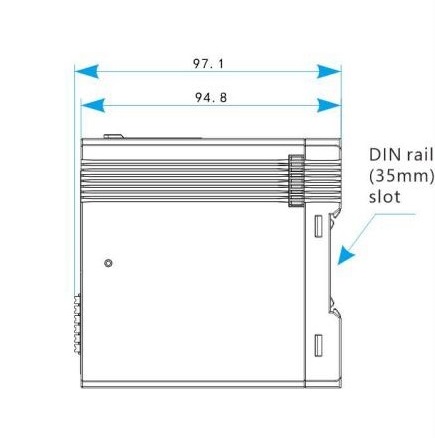

Габариты

Схемы
